Назначение плотномера ДПГ-1
- Динамические плотномеры грунта ДПГ-1 предназначены для контроля уплотнения грунтов при строительстве дорог, железнодорожного полотна, оснований фундаментов и опор мостов, прокладке траншей
- Позволяют определять динамический модуль упругости Еd (несущей способности) грунта и оснований дорог методом штампа, имитирующим проезд автомобиля по дорожному покрытию, согласно основным положениям документа СТ СЭВ 5497-86
Преимущества и варианты исполнения динамического плотномера ДПГ1
- Самые легкие, эргономичные и компактные приборы данного вида
- Удобно расположенный быстросъемный электронный блок
- Передача ударного усилия через шаровую опору на несъемный штамп
- Возможность оперативной смены типоразмера штампа от 150 до 300 мм (опция)
- Выпускается два запатентованных исполнения плотномера грунта:
- – ДПГ-1.1 - конструкция с автоматизированным взводом и ускорителем ударника (единственная конструкция на рынке такого вида; безопасна в эксплуатации, имеет закрытые движущиеся элементы и массы)
- – ДПГ-1.2 - конструкция со свободным падением груза и возможностью оперативного изменения энергии удара (изменением высоты падения и массы груза). Имеет меньшую массу по сравнению с конструкциями такого вида
- Встроенный литиевый аккумулятор большой ёмкости
Основные функции измерителя плотности грунта ДПГ-1
- Измерение силы удара и величины усадки грунта
- Вычисление динамического модуля упругости грунтов и оснований
- Возможность оперативной калибровки под различные виды грунтов и оснований
- Запись и визуализация сигналов датчика силы и датчика усадки
- Отображение информации на графическом дисплее с подсветкой
- Сменный штамп (опция)
- Полная архивация результатов и условий измерений
- Выбор режимов работы посредством системы меню
- Программируемое автоматическое отключение прибора при перерывах в работе
- Русский и английский язык меню и текстовых сообщений
- USB интерфейс
- Сервисная компьютерная программа: считывание данных с прибора, документирование испытаний
Технические характеристики динамического плотномера ДПГ-1
| | ДПГ-1.1 | ДПГ-1.2 |
| Диапазон измерения динамического модуля упругости, МН/м2 | 10...250 | 10...250 |
| Пределы погрешности измерения модуля упругости, % | ±(0,02Ed+50/Ed+2) | ±(0,02Ed+50/Ed+2) |
| Диапазон измерения усадки, мм | 0,1...2,0 | 0,1...2,0 |
| Пределы погрешности измерения усадки, мм, не более | ±(0,03So+0,01) | ±(0,03So+0,01) |
| Максимальная сила удара, кН | 7 | 7 |
| Диапазон измерения силы удара, кН | 0,1...20 | 0,1...20 |
| Память результатов | 1000 | 1000 |
| Габаритные размеры прибора h x ø, мм | 750х200 | 1100х300 |
| Масса прибора, кг, не более | 17 | 19 |
| Диаметр штампа, мм | 200 | 300 |
| Масса груза, кг | 3 | 5 |
Стандартная комплектация прибора ДПГ-1
- Блок электронный, чехол
- Устройство ударное, существует 2 версии прибора:
- – ДПГ-1.1 - с ускорителем ударника
- – ДПГ-1.2 - свободно падающий груз, изменяемые параметры (для асфальтобетона)
- Кабель соединительный 0,25 м
- Зарядное устройство USB (1A)
- Кабель USB
- Сервисная программа на "Flash-визитке"
- Руководство по эксплуатации
- Сумка
- Ящик транспортировочный
- Свидетельство о Госповерке (1 год)
Дополнительная комплектация устройства измерения плотности грунта ДПГ 1

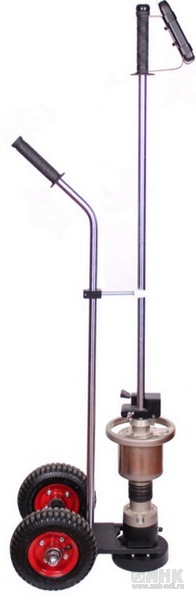

- Транспортировочная тележка
