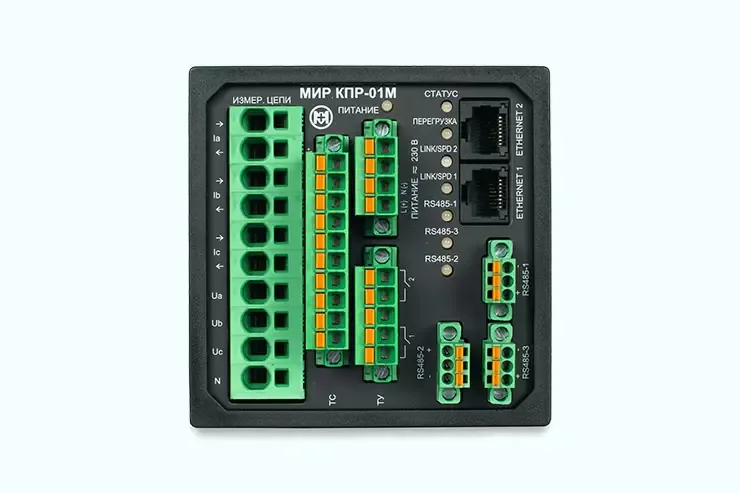

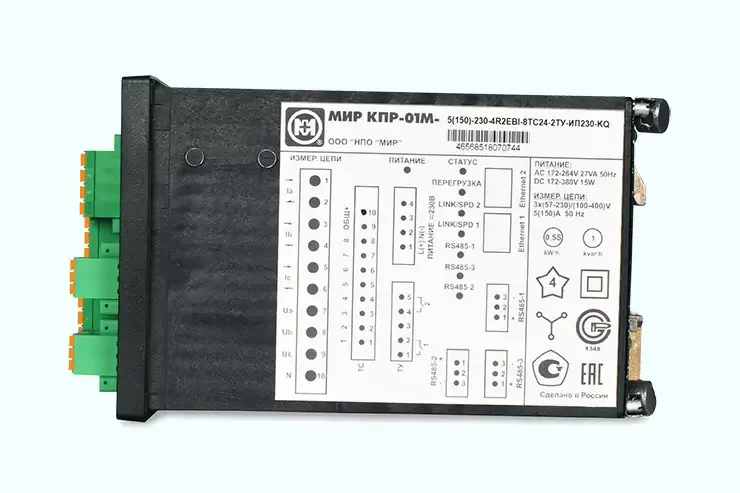

Контроллер присоединения МИР КПР-01М. Устройство измерительное многофункциональное МИР КПР-01М предназначено для использования в качестве контроллера присоединения (ячейки), объектового контроллера или коммуникационного шлюза при создании АСУ ТП или систем телемеханики. Устройство предназначено для применения в составе комплексов и систем автоматизации технологических процессов в электроэнергетике и других отраслях промышленности.
Устройство включает модификации, отличающиеся конструктивным исполнением, номинальным (максимальным) током, классом точности, наличием функций осциллографирования и контроля ПКЭ, наличием и количеством информационных каналов ввода-вывода, а также количеством интерфейсов связи.
Функции
- Сбор данных с РЗА и интеллектуальных устройств
- Оперативные блокировки
- Поддержка протоколов IEC 61850-8 (MMS/GOOSE); МЭК 870-5-101/104, ModBus RTU/TCP и фирменных протоколов производителей
- Возможность расширения модулями ввода/вывода и модулями индикации
- Измерение и регистрация параметров электрической сети
- Учет электрической энергии с ведением профилей нагрузки
- Запись осциллограмм с записью предварительной истории
- Регистрация дискретных сигналов о состоянии оборудования
- Выдача команд управления
- Измерение ПКЭ в соответствии с классом А ГОСТ 30804.4.30-2013
Интерфейсы
- Один интерфейс CAN, RS-232
- До 4 интерфейсов RS-485
- 2 интерфейса Ethernet 100BASE-TX с возможностью работы в кольцевых топологиях с поддержкой функции Bypass
- Интерфейс для питания внешнего индикатора (24В)
Соответствия требованиям
- Прибор сертифицирован на соответствие требованиям Таможенного союза
- Прибор имеет сертификаты об утверждении типа средства измерения в России и в Республике Казахстан
