Балуны в Санкт-Петербурге

Балун / держатель антенны Schwarzbeck NMHB 4MM:1:1 - низкая потеря широкополосная балуна 1:1 с n-соединителем для применения приема и передачи в диапазоне частот VHF. Основным применением NMHB 4 мм является тест на иммунитет против портативных передатчиков в соответствии с ISO 11452-9 (Приложение C.5) в диапазоне частот между 142 МГц до 246 МГц с различными сложенными дипольными элементами FDAI. Излучающие элементы могут обмениваться без каких -либо инструментов с помощью винтов M4 накапливаемых.

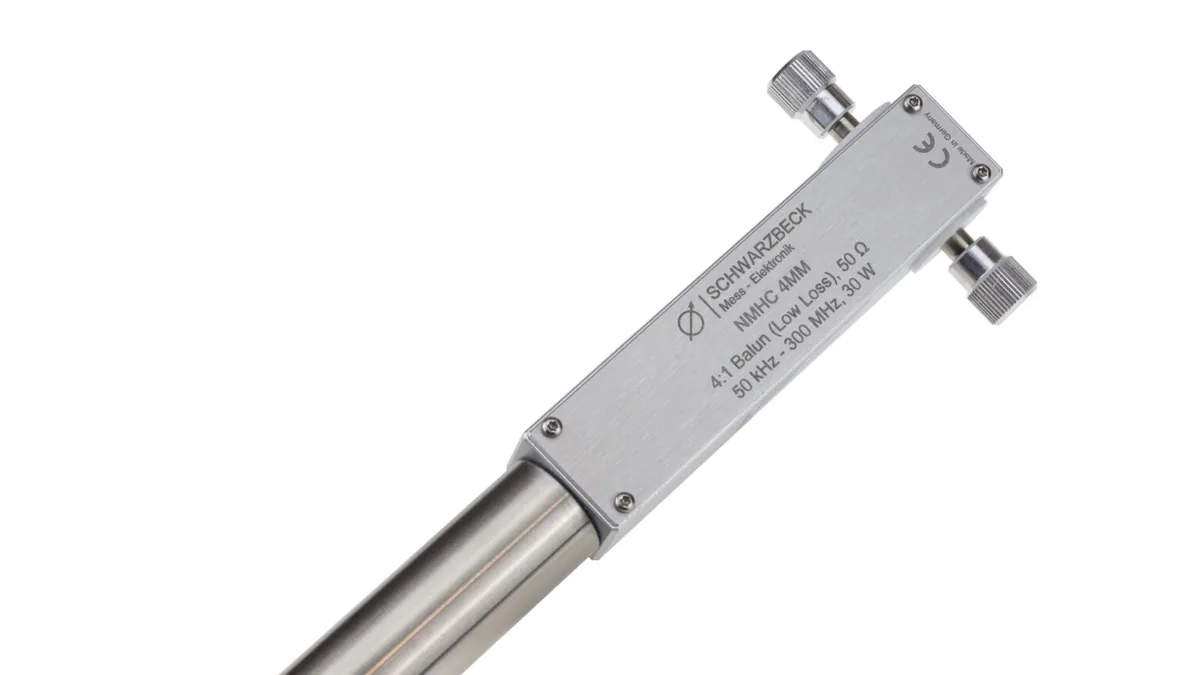

Балун / держатель антенны Schwarzbeck NMHC 4MM-4:1 - yзкий потерей широкополосный балун 4: 1 с N-коннектором для применения приема и передачи в диапазоне частот VHF. Основным применением NMHC 4 мм является тест на иммунитет против портативных передатчиков в соответствии с ISO 11452-9 (приложение C.5) в диапазоне частот между 20 МГц до 220 МГц с плоскими элементами 419 ндж. Плоские элементы могут обмениваться без каких -либо инструментов с помощью винтов с накатываемыми винтами M4.

Балун / держатель антенны Schwarzbeck Ubaa 9114-4:1 VHF-UHF - может принять оба биконические элементы (например, BBVU 9135 или Bbuk 9139), так и элементы открытого конуса (например, BAOC 9216 и BBOC 9217). Балун с низкой потерей предлагает лучшие коэффициенты антенны и хорошую симметрию, особенно на более низких частотах. Широкая полоса и фиксированный центр излучения помогают провести удобные измерения без изменений антенны. Благодаря небольшому размеру UBAA 9114 можно использовать в качестве пассивного датчика поля. Самая высокая степень симметрии (со слегка увеличенными потери) может быть достигнута с помощью Balun/Holder UBAA 9115. Размеры и приспособления для элементов обоих балунов идентичны для принятия одних и тех же элементов.

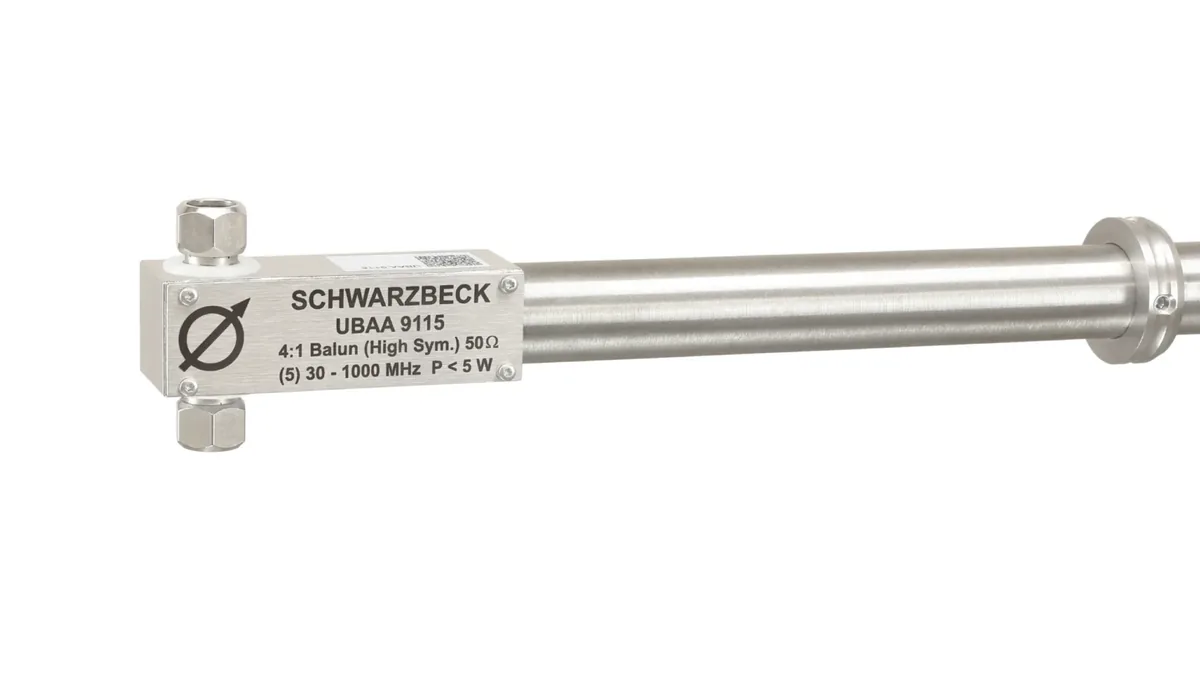

Балун / держатель антенны Schwarzbeck Ubaa 9115-4:1 VHF-UHF - может принимать как биконические элементы (например, BBVU 9135 или BBUK 9139), так и элементы открытого конуса (например, BAOC 9216 и BBOC 9217). Балун был специально разработан для достижения чрезвычайно высокой степени симметрии, что очень важно на более низких частотах. В отличие от балуна 1: 1 Балун 4: 1 обеспечивает лучший коэффициент антенны на низких частотах и улучшенную полосу пропускания, хотя используются небольшие элементы. Широкая полоса и фиксированный центр излучения помогают провести удобные измерения без изменений антенны. Благодаря небольшому размеру UBAA 9115 можно использовать в качестве пассивного датчика полевого поля. Пониженные потери (с хорошей симметрией) могут быть достигнуты с помощью Balun/Holder UBAA 9114. Размеры и приспособления для элементов обоих балунов идентичны для принятия одних и тех же элементов.

Балун / держатель антенны Schwarzbeck VHBA 9123-4:1 с трансформатором линии передачи с низкой потерей предназначена в основном для использования с биконическими элементами, такими как BBA 9106 или BBAL 9136. Он также может использоваться с элементами стержня в качестве диполя с улучшенной полосой или складными биконическими элементами, такими как FBAB 9177 или FBAL 9178.

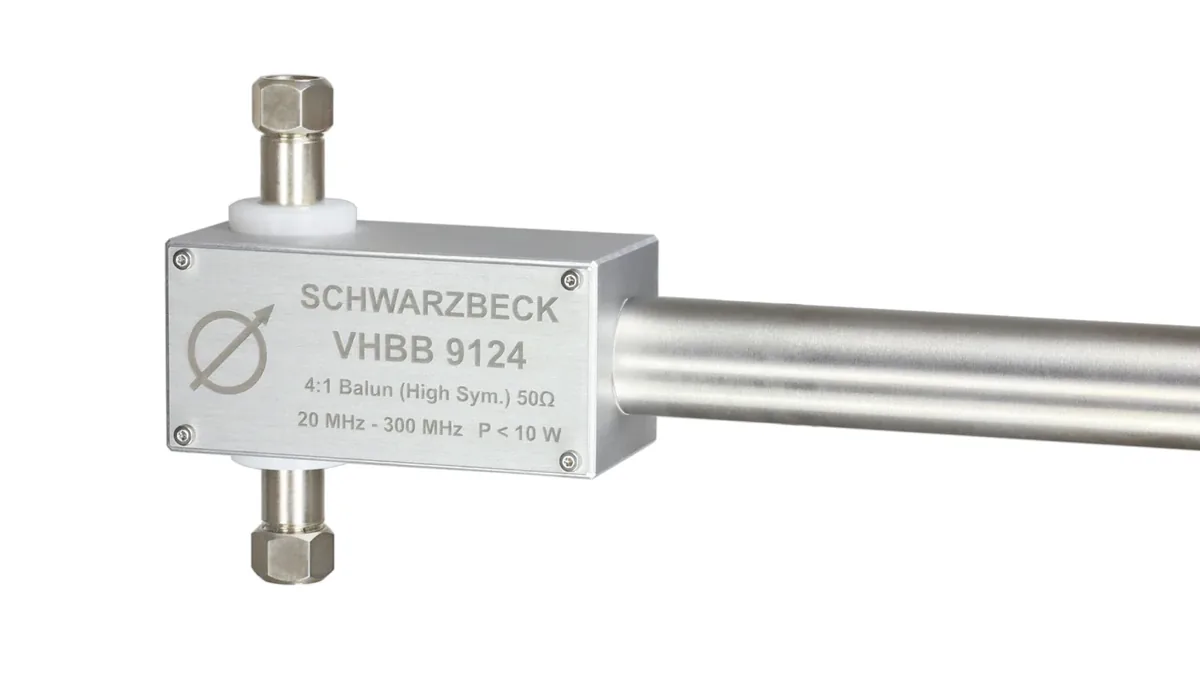

Балун / держатель антенны Schwarzbeck VHBB 9124-4:1 - обеспечивает необычайную степень симметрии (общее отклонение режима), особенно на низком уровне конец (от 20 до 40 МГц), где в противном случае отсутствие симметрии с током кабельной оплетки может вызвать серьезную ошибку.

Балун / держатель антенны Schwarzbeck VHBC 9133-4:1 - высокая мощность Guanella Balun 4: 1 на корпусе PTFE с 10 -мм элементами.

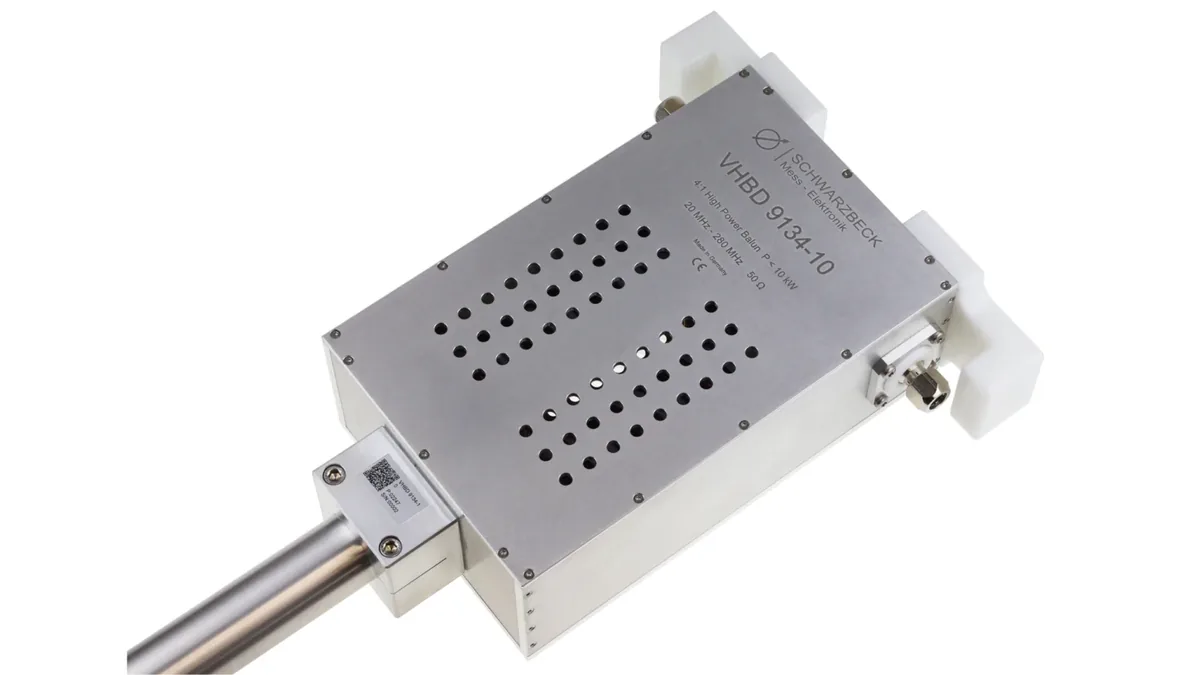

Балун / держатель антенны Schwarzbeck VHBD 9134-10-4:1 - разработана для испытаний на иммунитет в диапазоне частот от 20 МГц до 280 МГц. Симметричные терминалы могут принять несколько типов излучающих элементов с валом 10 мМ: BBA 9106, BBAL 9136, BBFA 9146, TRI 0630. Коэффициент трансформации для импедансов 4: 1 и чрезвычайно низко-утолосс Монтационная трубка оснащена коаксиальным разъемом 13-30.

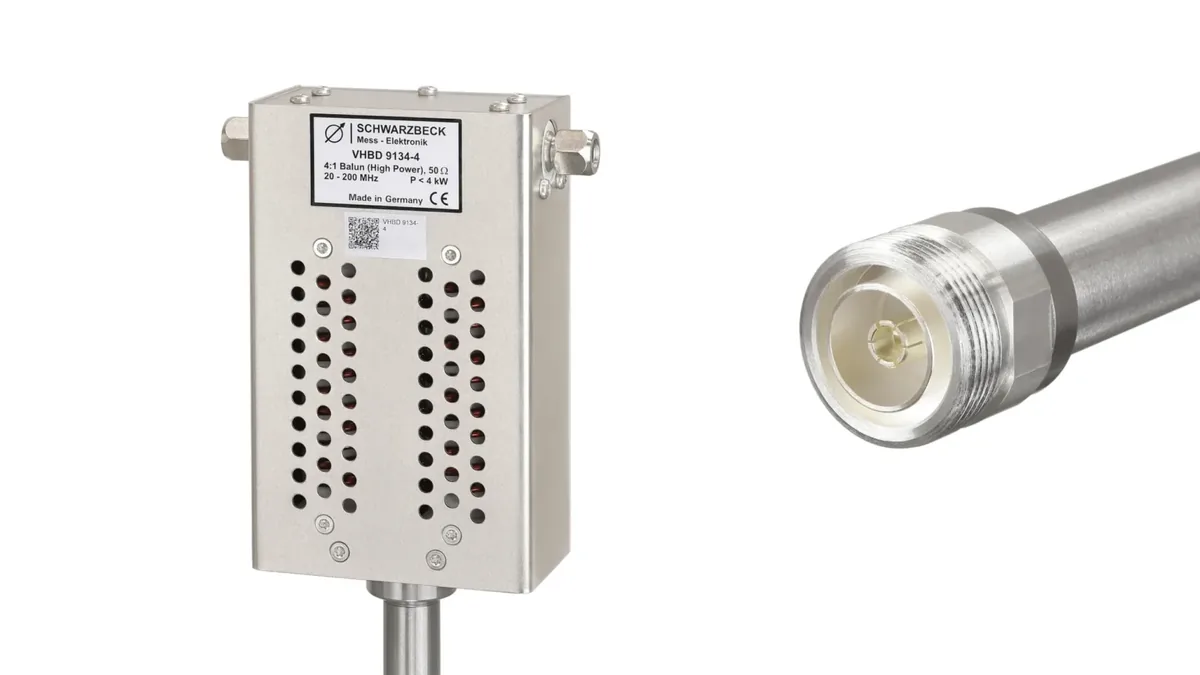

Балун / держатель антенны Schwarzbeck VHBD 9134-4-4:1.

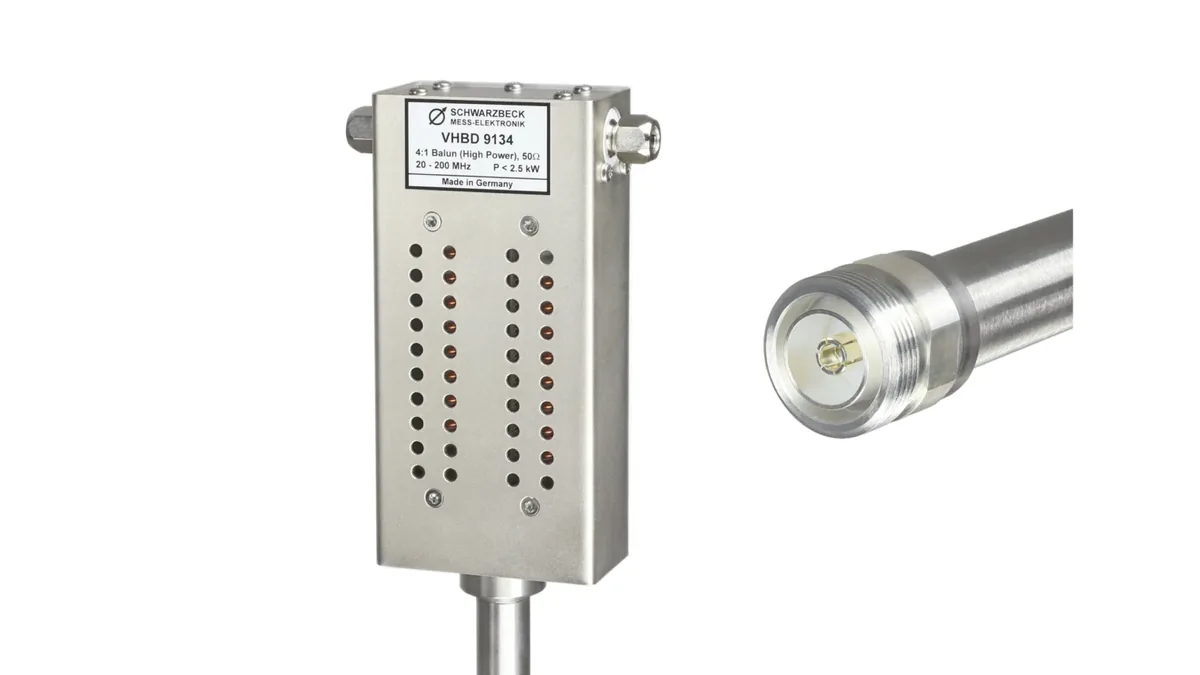

Балун / держатель антенны Schwarzbeck VHBD 9134-4:1 - высокая мощность на корпусе PTFE с 10 -мм элементами.

Diamond BU-50 - симметрирующее устройство можно использовать вместо центрального изолятора дипольных КВ антенн.

Симметрирующее устройство RBA-1:1 Balun был разработан, для того чтобы иметь возможность подключать симметричные антенны и длиннопроводные линии к автоматическим тюнерам фирмы LDG, к другим типам тюнеров или напрямую к трансиверу. Если вы используете обычную дипольную антенну с сопротивлением около 50 Ом (Например антенна "диполь" или траповые антенны типа W3DZZ), то КСВ такой антенны будет находится в пределах, которые сможет настроить тюнер трансивера или любой внешний тюнер, но кроме этого важно правильно запитать антенну. Большинство встроенных в трансивер тюнеров имеют несимметричный (коаксиальный) выход. Неправильная запитка антенны может породить помехи вызванных "затеканием" ВЧ - энергии на поверхность кабеля, что так же вызовет искажение диаграммы направленности антенны.

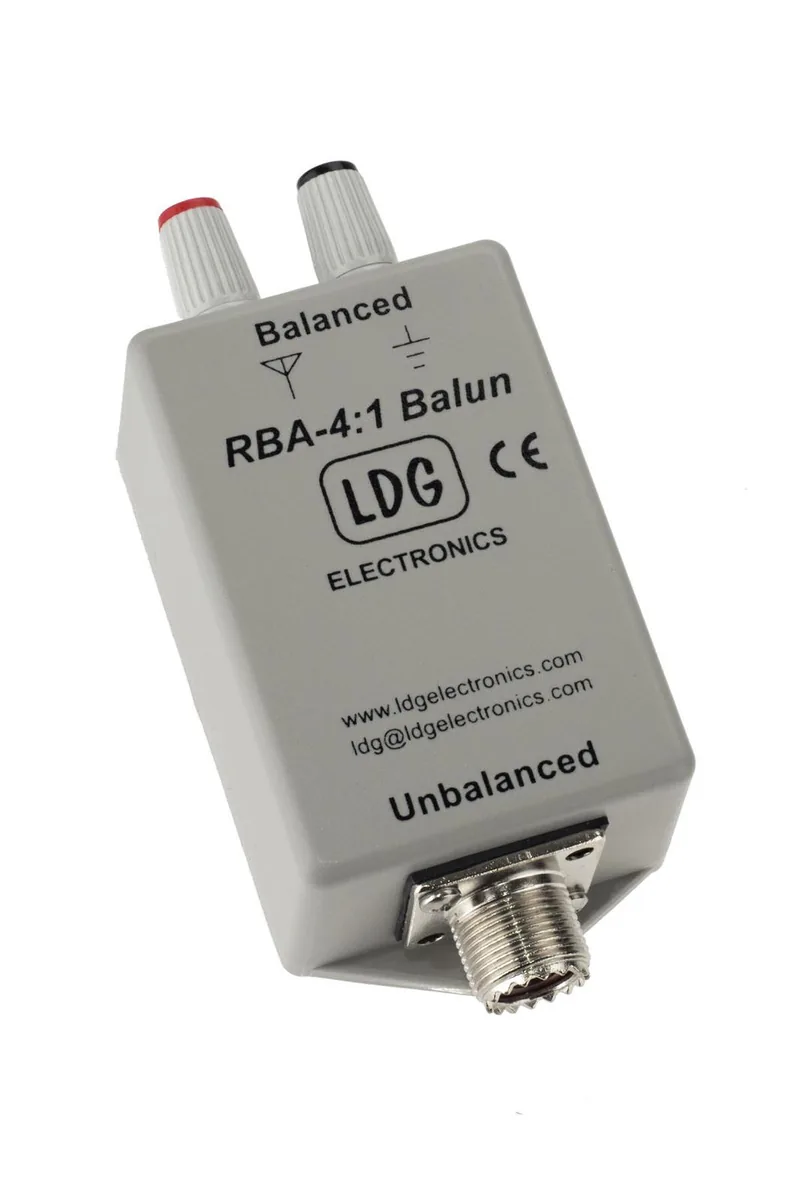

Симметрирующий трансформатор RBA-4:1 Balun был разработан, для того чтобы иметь возможность подключать симметричные антенны и длиннопроводные линии к автоматическим тюнерам фирмы LDG, к другим типам тюнеров или напрямую к трансиверу. Если вы используете высокоомную длинную антенну с сопротивлением больше 200 Ом (Например антенна "Цапелин", треугольник или провод длинною больше 0.5 от длинны волны), то КСВ такой антенны будет очень большое, да и запитка антенн "дипольного" типа должна быть симметричной. Большинство встроенных в трансивер тюнеров не могут настраивать антенны с сопротивлением больше 150 Ом и имеют несимметричный выход (коаксиальный).

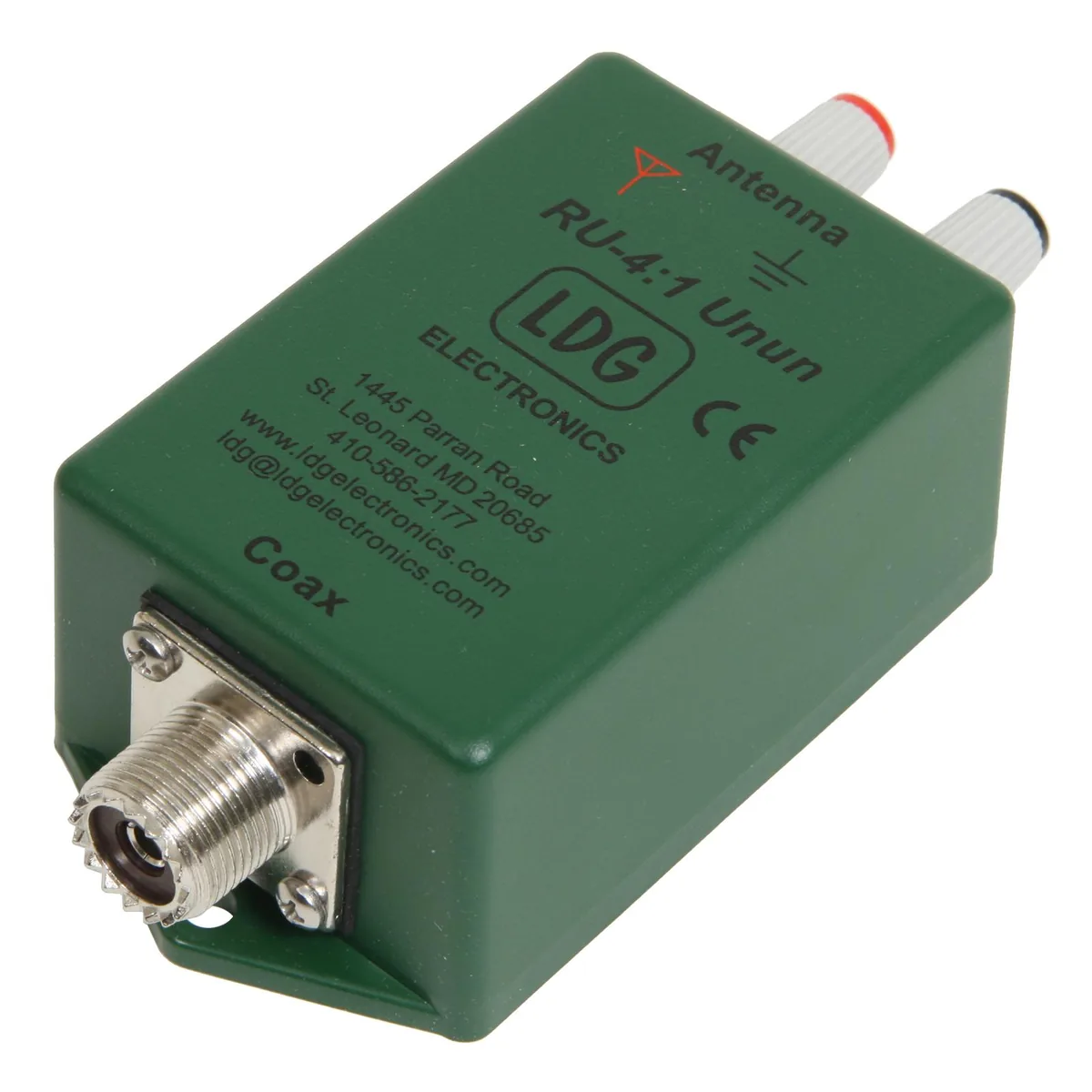

Симметрирующий трансформатор RU-4:1 Balun был разработан, для того чтобы иметь возможность подключать симметричные антенны и длиннопроводные линии к автоматическим тюнерам фирмы LDG, к другим типам тюнеров или напрямую к трансиверу. Так же этот симметрирующий трансформатор можно использовать с вертикальной антенной LDG S9. Если вы используете высокоомную длинную антенну с сопротивлением больше 200 Ом (Например антенна "Цапелин", треугольник, LDG S9 или провод длинною больше 0.5 от длинны волны), то КСВ такой антенны будет очень большое, да и запитка антенн "дипольного" типа должна быть симметричной. Большинство встроенных в трансивер тюнеров не могут настраивать антенны с сопротивлением больше 150 Ом и имеют несимметричный выход (коаксиальный).

Широкий ассортимент балунов позволяет радиолюбителю изготавливать любые антенны.
