Эталоны чувствительности в Санкт-Петербурге
Для определения относительной чувствительности радиографического контроля используют специальные эталоны. Эталон представляет собой пластину с идеальными дефектами, контуры которых резко очерчены. На границе дефектов эталона резко изменяется суммарная толщина просвечиваемогo материала, в то время как в реальном металле - постепенное изменение его толщины на границе дефект - бездефектная зона. Кроме того, реальные дефекты часто рассредоточены и имеют неправильные очертания.
Вследствие этого поры или шлаковые включения, диаметры которых равны соответственно высоте прорези или диаметру проволоки эталона, могут быть не выявлены несмотря на то, что изображения искусственных дефектов четко видны.

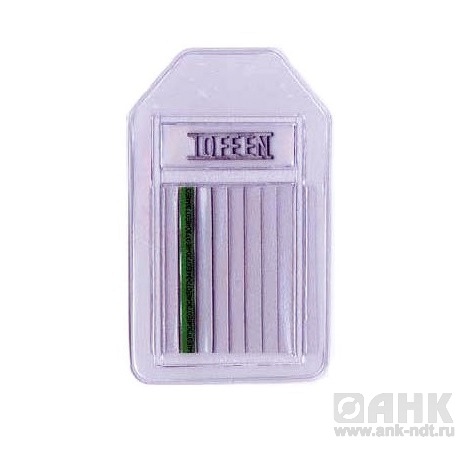

Стандартные материалы проволочных эталонов чувствительности - сталь, медь, алюминий, титан, никель. Эталоны имеют двухзначную маркировку, где первая цифра обозначает материал, а вторая размер. Так стальные эталоны, в зависимости от размера имеют маркировку - 11,12,13,14; алюминиевые - 21,22,23,24; титановые - 31,32,33,34; медные - 41,42,43,44; никелевые – 51,52,53,54; нержавейка – 61,62,63,64. Стальные эталоны продаются комплектами по 10шт., эталоны из цветных металлов поштучно.
Эталоны выполненные по европейскому стандарту EN 462-1 отличаются от Российских аналогов длиной и диаметром некоторых проволок. Материал, конструкция и условия применения европейских эталонов аналогичны требованиям ГОСТ 7512-82. Предельные отклонения диаметра проволок от установленной стандартом величины составляют: при толщине до 0,125мм ± 0,005мм; от 0,16 до 0,5мм ± 0,01мм; от 0,63 до 1,6мм ± 0,02мм; от 0,2 до 3,2мм ± 0,03мм.
Проволочные эталоны чувствительности выполненные по американскому стандарту ASTM E-747 применяются для тех же целей что и их российские и европейские аналоги. Каждый эталон состоит из 6 проволок разного диаметра закрепленных в прозрачном пластике. Материалы эталонов имеют цифровые маркировки в соответствии с их коэффициентом радиографического поглощения от меньшего к большему: алюминий - 02, титан - 01, углеродистая сталь и нержавейка – 1, сплавы на основе меди – 2, сплавы на основе никеля – 3, никель-медные сплавы – 4, бронзовые сплавы – 5.

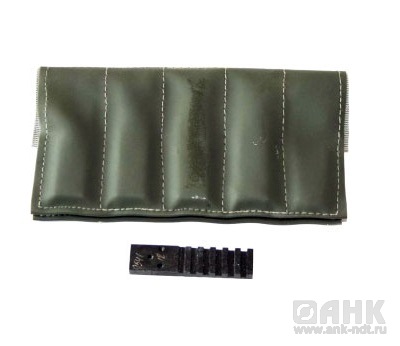

Канавочные эталоны (ЭЧК) применяются для оценки чувствительности радиографического контроля. Оценка чувствительности проводится путем сравнения потемнений на радиографическом снимке с размерами эталонных канавок.Эталоны изготовлены по ТУ 102-372-84. Первичная калибровка ЭЧК регламентирована методикой МИ 564-84.
В соответствии с требованиями ГОСТ 7512-82 эталоны чувствительности следует изготовлять из металла или сплава, который по своему химическому составу аналогичен контролируемому изделию. В случае, если это не возможно по техническим или экономическим причинам, эталон чувствительности допускается изготавливать из материала, который имеет такое же радиографическое поглощение, как и контролируемый объект.
В компании "АНК" вы можете купить эталоны чувствительности канавочные, эталоны чувствительности проволочные по низкой цене. Узнать стоимость эталонов чувствительности для радиографического (рентгеновского) контроля Вы можете связавшись с нашими специалистами по телефону или оставив заявку на сайте компании.
