Поверка анализатора радиосетей TSME6, TSMA6 в Санкт-Петербурге
Назначение: для измерений амплитудночастотных характеристик спектра радиотехнических сигналов и анализа покрытия сетей беспроводной связи.
Поверка анализатора радиосетей TSME6, TSMA6
Анализаторы радиосетей TSME6, TSMA6 представляют собой супергетеродинные приемники с управлением от внешнего (TSME6) или встроенного компьютера (TSMA6). Принцип работы анализаторов основан на гетеродинном переносе с возможностью преселекции части спектра исследуемого сигнала на промежуточную частоту (ПЧ). Сигнал на ПЧ подвергается обработке с помощью аналогово-цифрового преобразователя с полосой анализа 20 МГц. Оцифрованный сигнал поступает на специализированные микросхемы аппаратного анализа системной информации для сетей беспроводной связи стандартов 5G NR, LTE, GSM, WCDMA, где происходит декодирование системной информации и обработка оцифрованного сигнала. Привязка результатов измерения к географическим координатам осуществляется с помощью встроенного приемника GPS/ГЛОНАСС.
На компьютере с помощью специализированного программного обеспечения ROMES производится отображение спектра и результатов анализа параметров и системной информации (мощность и частота канала связи, идентификатор оператора связи, идентификатор базовой станции, номер соты, интерференция от соседних сот) с выводом изображения на внешний монитор.

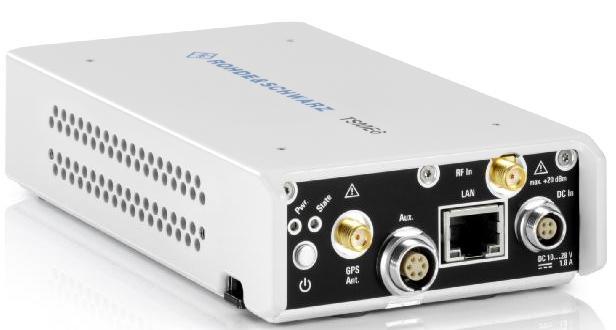

Конструктивно анализаторы выполнены в виде портативного моноблока. На задней панели находятся: кнопка включения прибора, индикаторы состояния, высокочастотный вход, разъемы подключения постоянного питающего напряжения, интерфейса LAN, приемника GPS/ГЛОНАСС, дополнительной синхронизации, а также разъем для подключения внешнего монитора (только в TSMA6).
Анализаторы радиосетей TSME6, TSMA6 имеют следующие опции:
- K27 — анализ спектра;
- K21 — анализ WCDMA;
- K23 — анализ GSM;
- K29 — анализ LTE;
- K50 — анализ 5G NR;
- TSMA6 — BP — аккумуляторная батарея;
- TSME-Z1 или TSMA-Z1 — адаптер питания.
Поверка осуществляется по документу РТ-МП-5907-441-2016 «ГСИ. Анализаторы радиосетей TSME6, TSMА6. Методика поверки», утвержденному ФБУ «Ростест-Москва» “14” мая 2019 года. Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- ваттметр проходящей мощности СВЧ NRP-Z98 (регистрационный номер в Федеральном информационном фонде 43643-10);
- аттенюатор ступенчатый R&S RSC (регистрационный номер в Федеральном информационном фонде 48368-11);
- генератор сигналов SMW200A (регистрационный номер в Федеральном информационном фонде 58569-14);
- тестер радиокоммуникационный CMW500 (регистрационный номер в Федеральном информационном фонде 61050-15);
- анализатор цепей векторный ZNB8 (регистрационный номер в Федеральном информационном фонде 49105-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
- Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
