Поверка анализатора спектра АКИП 4204/TG в Санкт-Петербурге
Назначение: для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.

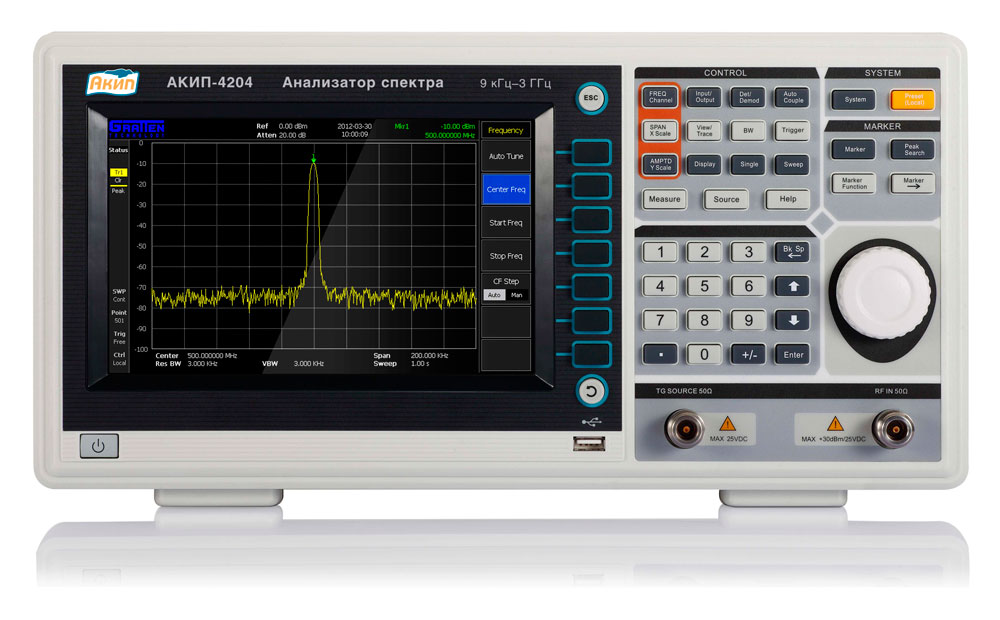

Поверка анализатора спектра АКИП 4204/TG
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудночастотных характеристик четырехполюсников. Полученные на приборах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Для предотвращения несанкционированного доступа предусмотрена пломбировка в виде наклейки, закрывающей стык панелей корпуса анализаторов.
Поверка осуществляется по документу ПР-01-2018МП «Анализаторы спектра серии АКИП-4204. Методика поверки», утвержденному АО «ПриСТ» 15 января 2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 9640A-LPNX (Госреестр № 55872-13);
- частотомер универсальный CNT-90 (Госреестр № 41567-09);
- стандарт частоты рубидиевый GPS-12RG (Госреестр № 43830-10);
- генератор сигналов Agilent 8257D (Госреестр №53941-13)
- генератор сигналов измерительный MG3691C с опцией расширения частотного диапазона от 8 МГц до 10 ГГц (Госреестр № 45035-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- Техническая документация изготовителя «NANJING GLARUN-ATTEN TECHNOLOGY СО., LTD.».
