Поверка анализатора спектра R&S FSL 18 в Санкт-Петербурге
Назначение: для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов и стационарных шумов, применяются при измерениях, разработке, ремонте и испытаниях радиоэлектронных средств.

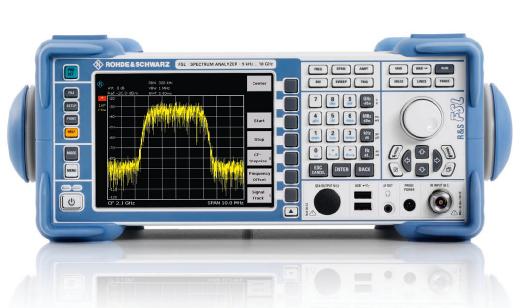

Поверка анализатора спектра R&S FSL 18
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники с индикацией выходных сигналов.
Анализаторы обеспечивают измерение параметров спектра непрерывных колебаний сложной формы; измерение параметров модулированных колебаний; измерение параметров паразитных и побочных колебаний; измерение полосы излучения и внеполосных излучении; исследование спектров повторяющихся радиоимпульсов; измерение
интермодуляционных искажений третьего порядка четырехполюсников; управление всеми режимами работы и параметрами приборов как вручную, так и дистанционно от внешнего компьютера; автоматическое тестирование и самодиагностирование.
Конструктивно анализаторы выполнены в виде настольных малогабаритных неагрегатируемых корпусов.
Поверка анализаторов проводится в соответствии с документом «Анализаторы спектра R&S FSL 18 фирмы «Rohde & Schwarz GmbH & Co. KG », Германия. Методика поверки», утверждённым начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в ноябре 2008 года и входящим в комплект поставки.
Средства поверки: генератор сигналов высокочастотный Г4-102 (диапазон частот 0,1=50 МГц, пределы допускаемой относительной погрешности воспроизведения частоты 11 %); генератор сигналов высокочастотный Г4-139 (диапазон частот от 0,5 до 512 МГц, пределы допускаемой относительной погрешности воспроизведения частоты 5.10-7.1); генератор сигналов высокочастотный Г4-81 (диапазон частот от 4,0 до 5,б ГГц, пределы допускаемой относительной погрешности воспроизведения частоты 10,5 %); генератор сигналов высокочастотный Г4-83 (диапазон частот от 7,5 до 10,5 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты 10,5 %); генератор сигналов высокочастотный Г4-111 (диапазон частот от 6 до 17,85 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты f 10-2); ваггметр поглощаемой мощности М3-51 (диапазон частот от 0,02 до 17,85 ГГц, пределы измерений мощности от 1 мкВт до 10 мВт); генератор сигналов высокочастотный Г4-174 (диапазон частот от 17,44 до 25,95 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты 1104); ваттметр поглощаемой мощности М3-91 (диапазон частот от 17,44 до 25,95 ГГц, пределы измерений мощности от 1 мкВт до 10 мВт, пределы допускаемой относительной погрешности измерений мощности + {6+0, 1(Р1/Рх-1) } ); частотомер электронно-счетный ч3-66 (диапазон измеряемых частот от 10 Гц до 37,5 ГГц, уровень входных сигналов от 0,02 до 10 мВт, пределы относительной погрешности воспроизведения частоты встроенного кварцевого генератора 1 5.10″7 за 1 год); генератор сигналов высокочастотный Г4-76А (диапазон частот от 0,4 до 1,2 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты t 10″2); генератор сигналов высокочастотный Г4-80 (диапазон частот от 2,56 до 4,0 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты 15.10″3); генератор сигналов высокочастотный Г4-193 (диапазон частот от 1 до 4,0 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты t( 10-2f +1 ОМГц); вольтметр переменного тока В3-63 (диапазон измерений напряжения от 0,01 до 100 В, пределы допускаемой относительной погрешности измерений (от 0,4 до 2,5) %); калибратор мощности волноводный М 1-10 (диапазон частот от 16,7 до 25,86 ГГц, пределы допускаемой относительной погрешности измерений мощности 11,6 %); преобразователь частоты Ч5-13 (диапазон частот от 10 до 70 ГГц, пределы допускаемой абсолютной погрешности передачи частоты 1.10″б); измеритель КСВН панорамный Р2-83 (диапазон частот от 0,1 до 18 ГГц, пределы допускаемой абсолютной погрешности измерений КСВН t{0,2+0,025А); прибор для измерения ослабления ступенчатый Д1-25 (индивидуально атгестованый) (диапазон частот до 100 МГц, ослабление от 0 до 110 дБ); стандарт частоты рубидиевый ЕВ 725 (частота 1 МГд, 5 МГц, пределы допускаемой абсолютной погрешности воспроизведения частоты 2.10-8).
Межповерочный интервал — 1 год.
Нормативные документы
- Техническая документация фирмы-изготовителя.
