Поверка дальномера лазерного Leica DISTO D510 в Санкт-Петербурге
Назначение: для измерения расстояний и углов наклона относительно горизонта.

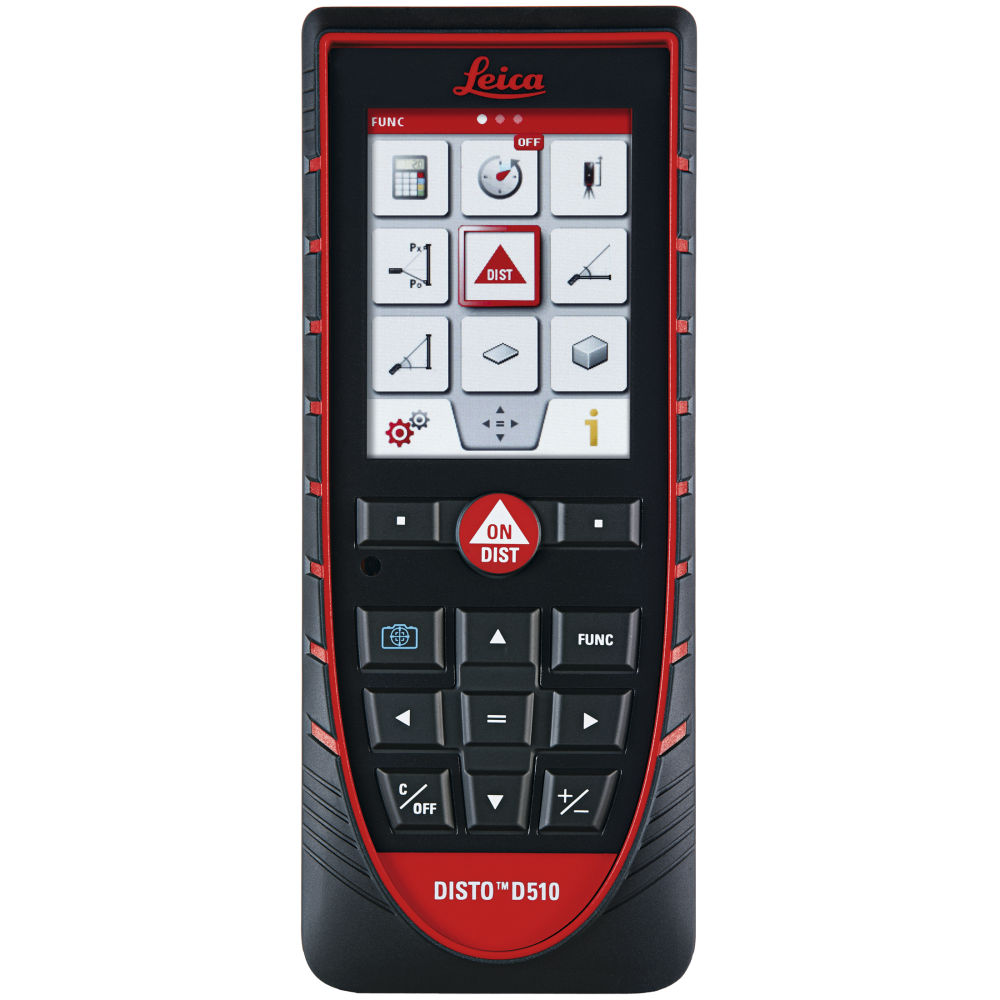

Поверка дальномера лазерного Leica DISTO D510
Принцип измерения расстояний дальномеров лазерных Leica DISTO D510 основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномера меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона, в установленных единицах измерения.
Длина волны лазерного излучения — 635 нм, мощность — < 1 мВт, класс 2 в соответствии с IEC 60825-1 «Безопасность лазерных изделий».
Нулевой (начальной) точкой отсчёта дальномеров лазерных Leica DISTO D510 может быть:
- нижний торец корпуса;
- верхний торец корпуса;
- край многофункциональной позиционной скобы;
- центр резьбовой втулки при измерении со штатива.
Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти. Конструктивно дальномеры лазерные Leica DISTO D510 выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами лазерными Leica DISTO D510 осуществляется при помощи встроенной 12-кнопочной клавиатуры.
Опломбирование узлов дальномеров лазерных Leica DISTO D510 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Поверка осуществляется по докменту МП АПМ 11-13 «Дальномеры лазерные Leica DISTO D510. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в апреле 2013 г.
Перечень основного оборудования необходимого для поверки:
- контрольные расстояния (не менее трёх), длины которых равномерно располагаются в диапазоне измерения дальномеров и определены с погрешностью не более ±0,3 мм;
- квадрант оптический КО-60.
Сведения о методах измерений
Методика измерений приведена в документе: «Дальномеры лазерные Leica DISTO D510. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным Leica DISTO D510
- ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия».
- ГОСТ 19223-90 «Светодальномеры геодезические. Общие технические условия».
- Техническая документация компании «Leica Geosystems AG», Швейцария.
