Поверка датчиков крутящего момента силы TB1A, TB2 в Санкт-Петербурге
Назначение: для высокоточных измерений статических и динамических крутящих моментов силы.
Поверка датчиков крутящего момента силы TB1A, TB2
Принцип действия датчиков крутящего момента силы ТВ1А, ТВ2 основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе. Электрические сигналы разбаланса далее поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.

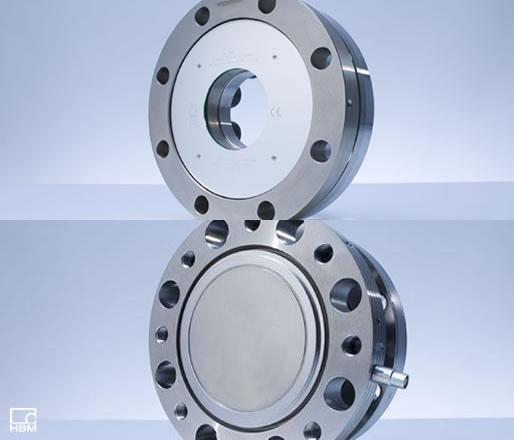

Конструктивно датчики крутящего момента силы ТВ1А выполнены в корпусе фланцевой формы, состоящей из упругого чувствительного элемента и присоединительного фланца, датчики крутящего момента силы ТВ2 состоят из присоединительного фланца для приложения крутящего момента силы и измерительного фланца с апплицированными на его упругое тело тензорезисторами. Оба фланца выполнены в виде одной детали.
Конструкция корпуса датчиков крутящего момента силы ТВ1А, ТВ2 обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Датчики крутящего момента силы ТВ1А, ТВ2 работают в комплексе с измерительными усилителями фирмы “Hottinger Baldwin Messtechnik GmbH» MGCplus, QuantumX, РМЕ.
Поверка датчиков крутящего момента силы ТВ1А, ТВ2 осуществляется в соответствии с документом МП РТ 1702-2012 «Датчики крутящего момента силы Т4А, T4WA-S3, Т5,
T10F, Т11, Т12, Т40, ТВ1А, ТВ2. Методика поверки», утвержденным ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 25 января 2012 года.
Основное поверочное оборудование, в соответствии с ГОСТ 8.541-86 — установки образцовые для поверки СИ крутящего момента силы. Диапазоны измерений (0,1 ^ 10000) Нм; пределы относительной погрешности измерений — (0,05 ^3) %.
Сведения о методах измерений
- приведены в документе «Датчики крутящего момента силы ТВ1А, ТВ2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам крутящего момента силы ТВ1А, ТВ2
- ГОСТ 8.541-86 «Государственный первичный эталон и Государственная поверочная схема для средств измерений крутящего момента силы».
- Техническая документация фирмы “Hottinger Baldwin Messtechnik GmbH”, Германия.
