Поверка индикатора часового типа Holex 431980, 432000, 433060, 433410, 434004 в Санкт-Петербурге
Назначение: для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Поверка индикатора часового типа Holex 431980, 432000, 433060, 433410, 434004
Индикаторы изготавливаются следующих модификаций:
- 431980, 432000, 433060, 433410 — с отсчетом по круговой шкале;
- 434004 — с цифровым отсчетным устройством.

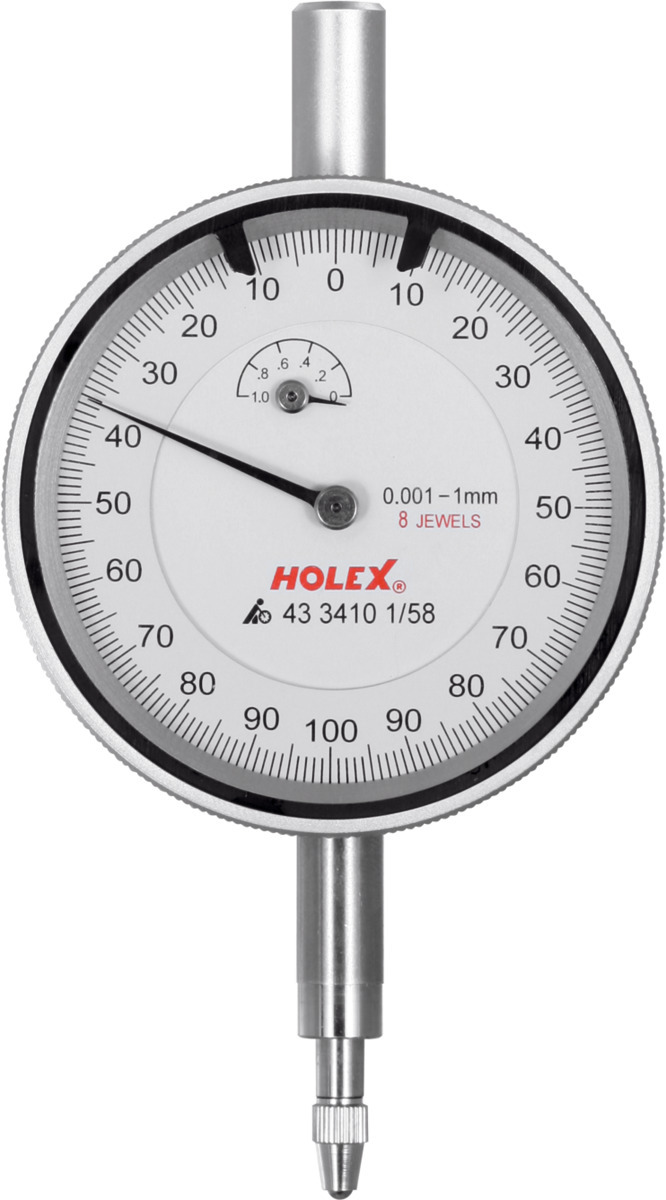

Индикаторы модификаций 431980, 432000, 433060, 433410 представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала вращается посредством подвижного ободка. Могут изготавливаться с регулируемым полем допуска.
Принцип действия индикатора состоит в преобразовании малых перемещений измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного устройства.
Индикаторы отличаются между собой конструкцией и диапазоном измерений. Индикаторы модификации 434004 представляют собой устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации. Результаты измерений выводятся на жидкокристаллический экран передней панели индикаторов.
В корпус индикаторов модификации 434004 встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch).
Питание индикаторов модификации 434004 осуществляется от встроенного источника питания. Индикаторы всех модификаций могут изготавливаться с ушком для крепления или без него.
Поверка осуществляется в соответствии с документом по поверке МП 36014-15 «Индикаторы часового типа Holex модификаций 431980, 432000, 433060, 433410, 434004. Методика поверки», утвержденным ФГУП «ВНИИМС» 24 февраля 2015 г.
Основные средства поверки:
- прибор для поверки индикаторов часового типа ППИ-4 (Госреестр № 3524-81);
- прибор для поверки измерительных головок типа ППГ-2А (Г осреестр № 9546-84);
- прибор микрометрический для поверки индикаторов часового типа ПМИ50 (Госреестр № 10682-86).
Сведения о методах измерений
- Метод измерений изложен в разделе «Порядок работы» паспорта индикаторов.
Нормативные и технические документы, устанавливающие требования к индикаторам часового типа Holex модификаций 431980, 432000, 433060, 433410, 434004
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .50 м и длин волн в диапазоне 0,2 … 50 мкм».
- Техническая документация изготовителя.
