Поверка измерителя параметров цепей MZC-300 в Санкт-Петербурге

Измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306 представляют собой портативные электрические цифровые измерительные приборы. Поверка измерителя параметров цепей MZC-300 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка измерителя параметров цепей MZC-300

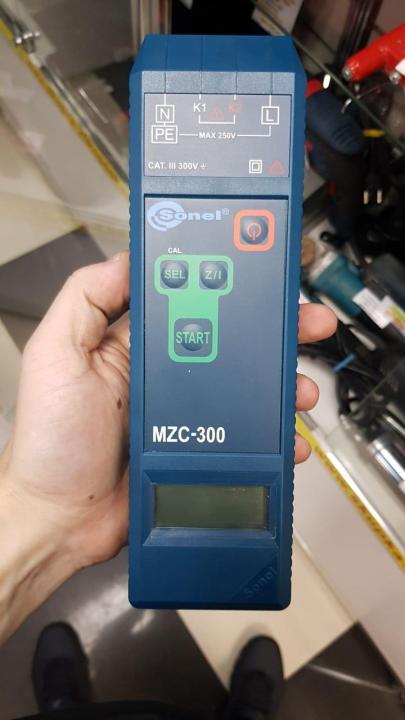

На торцевой панели приборов расположены однополюсные гнезда для подключения соединительных проводов. На лицевой панели расположены: жидкокристаллический цифровой дисплей, круговой переключатель режимов работы и клавиши управления функциями измерителей, которые позволяют включать и выключать электропитание, изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений.

На нижней панели измерителей имеется отсек, закрытый съемной крышкой, для установки элементов питания: 2 шт. 1,5 В AA LR6 для MZC-300, 4 шт. 1,5 В AA LR6 для MZC-304,
4 шт. 1,5 В AA LR6 для MZC-305, 5 шт. 1,5 В LR14 или пакет аккумуляторов NiMH SONEL 4,8 В для MZC-306.

Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

Измерители имеют:

• автоматический выбор диапазона измерения;
• возможность калибровки измерительных проводов (только MZC-300) или выбора их длины без необходимости калибровки (только MZC-304, MZC-305, MZC-306);
• автоматическое выключение питания неиспользуемого измерителя (AUTO-OFF).

Измерители изготовляются в виде четырех основных моделей: MZC-300, MZC-304, MZC-305 и MZC-306, которые отличаются друг от друга разными функциональными возможностями и типом используемого корпуса.

Назначение средства измерений

Измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306 предназначены для измерения действующего значения фазного напряжения переменного тока;

• измерения действующего значения линейного напряжения переменного тока (только MZC-304, MZC-305, MZC-306);
• измерения электрической частоты переменного тока (только MZC-304);
• измерения полного сопротивления цепи “фаза-нуль” без отключения источника питания;
• измерения полного сопротивления цепи “фаза-фаза” без отключения источника питания (только MZC-304, MZC-305, MZC-306);
• измерения полного сопротивления цепи “фаза-защитный проводник” без отключения источника питания;
• измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания устройств защитного отключения (УЗО) и отключения источника питания (только MZC-304, MZC-305, MZC-306);
• измерения электрического сопротивления малым током (только MZC-304);
• измерения сопротивления защитных проводников (только MZC-304);
• вычисления активного и реактивного сопротивления цепи “фаза-нуль”, “фаза-защитный проводник”;
• вычисления активного и реактивного сопротивления цепи “фаза-фаза” (только MZC-304, MZC-305, MZC-306);
• вычисления ожидаемой силы тока цепи “фаза-нуль”, “фаза-защитный проводник”;
• вычисления ожидаемой силы тока цепи “фаза-фаза” (только MZC-304, MZC-305, MZC-306);
• контроля целостности (наличия) нулевого и защитного проводников (до начала измерений).
