Поверка контроллеров многофункциональных SM160-02 в Санкт-Петербурге

Назначение:

• измерения времени и синхронизации времени подчинённых контроллеров и измерительных преобразователей;
• автоматического присвоение событиям и данным меток шкалы времени контроллера;
• учёта электрической энергии и мощности по задаваемым группам точек измерения в системах коммерческого и технического многотарифного учета энергоресурсов;
• автоматического сбора телеметрических данных с измерительных преобразователей: токов, напряжения, частоты, мощностей, углов между векторами токов и векторами напряжений, а также других величин;
• автоматического сбора данных по состоянию дискретных сигналов со специализированных контроллеров;
• расчёта различных параметров на основании собранных данных, предоставление к ним регламентируемого доступа;
• выполнения алгоритмов пользователя.

Контроллеры могут использоваться на объектах электро- и теплоэнергетики, промышленных предприятий, водоснабжения, нефтяной и газовой промышленности, коммунального хозяйства, транспорта, генерирующих и сетевых компаний, трансформаторных подстанциях, энергетических объектах, промышленных и приравненных к ним предприятиях.

Поверка контроллеров многофункциональных SM160-02

Принцип действия контроллера основан на получении данных с соответствующих вычислителей, корректоров, расходомеров, счетчиков, специализированных подчинённых контроллеров в цифровой форме с последующей обработкой встроенным микропроцессором, хранением и передачей этих данных спорадически и по запросу на вышестоящие уровни автоматизированных систем.

Контроллеры предназначены для работы в составе автоматизированных информационно-измерительных систем (далее по тексту — АИИС) комплексного учета энергоресурсов, в частности систем коммерческого учета электроэнергии и мощности (далее по тексту — АИИС КУЭ), комплексов устройств телемеханики многофункциональных и автоматизированных систем управления технологическим процессом (далее по тексту -АСУ ТП), многоуровневых систем телемеханики и связи (ТМиС), а так же для организации связи с центром сбора и обработки и хранения информации по каналам связи стандарта GSM(CSD/GPRS) и Ethernet (TCP/IP).

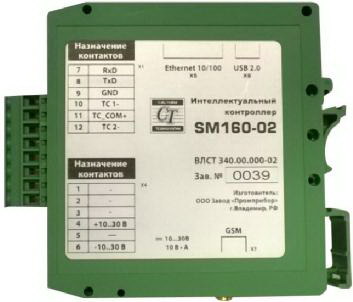

Конструктивно контроллер выполнен в пластиковом корпусе для установки на DIN-рейку, содержит разъемы для обеспечения внешних подключений и элементы индикации своей работы. Внешний вид прибора с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1 и 2. Степень защиты корпуса соответствует IP20 по ГОСТ 14254-96.

Контроллеры обеспечивают:

• автоматизированный сбор с измерительных преобразователей и расходомеров, прием измеренной информации с соответствующих счетчиков, вычислителей, корректоров, расходомеров, устройств сбора и передачи данных (УСПД) или других средств измерений и специализированных контроллеров (указанных в руководстве по эксплуатации ВЛСТ 340.00.000-02 РЭ);
• обмен информацией по нескольким каналам связи параллельно: по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной передачи данных с использованием технологии GPRS: передача данных осуществляется как по специализированным протоколам («Пирамида» и т.п.), так и в соответствии со стандартами ГОСТ Р МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006, Modbus/TCP, Modbus/RTU, FTP, МЭК 62056 (DLMS/COSEM), XML;
• трансляцию данных с подчинённых контроллеров и измерительных преобразователей, ведение краткосрочных архивов по телеметрическим данным;
• синхронизацию времени подчинённым контроллерам и измерительным преобразователям;
• самодиагностику с записью событий в журнале событий;
• защиту от зацикливаний, самостоятельная инициализация при возобновлении питания;
• конфигурирование (параметрирования) с помощью прикладного программного обеспечения дистанционно через сеть GSM или локально через порт Ethernet;
• защиту от несанкционированного доступа, реализуемая путем использования паролей;
• функционирование встроенного WEB-сервера;

Обеспечение автоматического поиска приборов учёта и включение в схему опроса. Контроллер обеспечивает работу по следующим внешним интерфейсам:

• 1(2>LAN Ethernet 100Base-T, TCP/IP;
• 1xUSB host;
• MS-232;
• 4xRS485.

Дискретные сигналы: Дискретных входов: 2

Расширения количества интерфейсов (в.т.ч. для увеличения количества поддерживаемых дискретных входов/выходов и аналоговых входов на удалённых модулях) выполняется за счёт использования: Ethetnet-сервера TCP/IP-COM и USB концентраторов, а также подключения измерительных преобразователей непосредственно на RS-485 интерфейсы контроллера.

Время обработки и выдачи/установки состояния по протоколам МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006 :

• дискретных сигналов, не более………………………….. 150 мс;
• аналоговых сигналов, не более………………………… 300 мс;
• сигналов телеуправления, не более……………………..400 мс.

Контроллеры поддерживает синхронизацию текущего времени, измеряемого контроллером (системное время) по следующим протоколам обмена с погрешостью:

• по протоколу «Пирамида», не более………………………..100 мс;
• по протоколу NMEA 0183», не более…………………………10 мс;
• по протоколу NTP через Internet, не более………………..300 мс.

Поддерживается индивидуальная конфигурация параметров передачи, наборов информации и карты адресов по каждому направлению передачи.

Контроллеры поддерживают нестандартные протоколы производителей устройств (перечень типов поддерживаемых устройств приведен в таблицах 1.1 и 1.2. ВЛСТ 340.00.000-02 РЭ). Для связи по радиоканалу и PLC используются внешние модемы, контроллер обеспечивает управление модемом и адресацию сети устройств в зависимости от типа конкретного модема.

Контроллеры поддерживают автоматизированный сбор со счетчиков и других измерителей, с хранением информации с параметрами, заявленными в таблицах 1.5 и 1.6 ВЛСТ 340.00.000-02 РЭ для:

• количество каналов учета, не более……………………………………..4096;
• количество зон учета (временных тарифных зон) в сутки, не более…..12.

Контроллеры обеспечивают прием/передачу информации по каналам последовательной связи с удаленной ЭВМ, как в локальном режиме, так, и в составе «Универсального аппаратно-программного комплекса приема/передачи данных «Пирамида».

Режимы обмена информацией:

• по регламенту (по меткам времени);
• спорадически;
• по запросу.

Контроллеры содержат встроенные энергонезависимые часы реального времени, работа которых при отсутствии внешнего электропитания поддерживается встроенным литиевым элементом питания.

Контроллеры содержат встроенную энергонезависимую флеш-память, время сохранности информации при отсутствии внешнего питания не менее 10 лет.
