Поверка манометров цифровых ДМ 5001 в Санкт-Петербурге
Назначение: для измерения избыточного, вакуумметрического и давления-разрежения различных неагрессивных сред, для управления внешними электрическими цепями (приборы ДМ5001Г и ДМ5001Е) и выдачи унифицированного электрического сигнала по току (приборы ДМ5001Д и ДМ5001Е).
Взамен № 13988-05
Поверка манометров цифровых ДМ 5001
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента (манометрической пружины — трубки Бурдона).
Манометрическая пружина одним концом жестко крепится к штуцеру, а другой конец имеет возможность свободно перемещаться под воздействием измеряемого давления. На свободно перемещающемся конце пружины закреплен ферритовый стержень, а на держателе -катушка индуктивности.
Под воздействием давления измеряемой среды изменяется положение ферритового стержня относительно катушки, что приводит к изменению индуктивности катушки и соответственно изменению частоты генератора. Выходной сигнал генератора поступает на вход микропроцессора, выполняющего следующие функции: вычисление текущего значения частоты, корректировка данных с учетом предварительной калибровки, данные о которой хранятся в блоке памяти, управление четырехразрядным светодиодньпк индикатором, а так же, в приборах ДМ 5001Г, сравнение текущего значения кода с кодом уставки и выдачу сигнала управления на блок коммутации.
Микропроцессор выдает цифровой код на цифроаналоговый преобразователь, напряжение с которого поступает на преобразователь «напряжение-ток», обеспечивающий нормированное значение выходного сигнала.
Цепь питания прибора состоит из интегрального стабилизатора напряжения и блока защиты, который защищает прибор от неправильной полярности напряжения питания.
Контролируемые среды — неагрессивные, некристаллизующиеся жидкости, газы и пары, в т.ч. кислород.

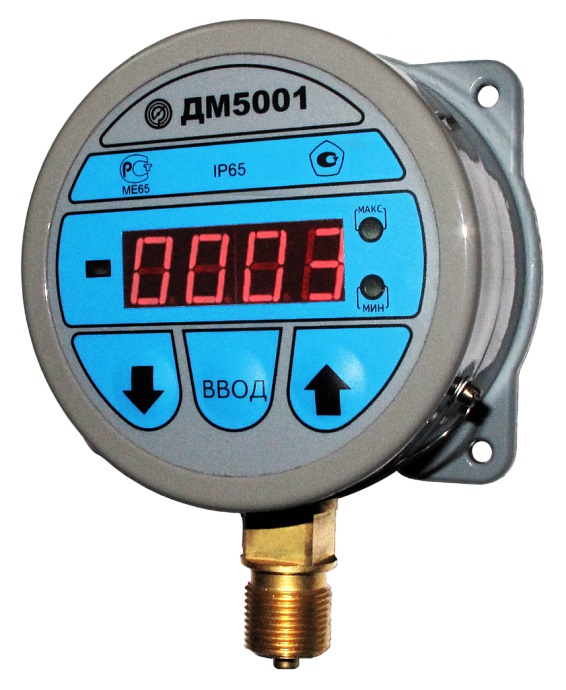

Приборы изготавливаются в круглом корпусе с радиальным штуцером и задним расположением фланца.
Поверка приборов проводится по МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягоналоромеры показывающие и самопишущие. Методика поверки» и по МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Межповерочный интервал —1 год.
Нормативные и технические документы
- ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия. (П.п. 2.1.7.4.1, 2.1.7.4.2, 2.1.8, 2.4.1-2.4.3, 6.2, б.3)
- ГОСТ 22520-85 Датчики давления, разрВжения и разности давления с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия. (П.п. 1.3, 2.14, 2.15, 2.20,7.1,7.2,р.3)
- ГОСТ Р 51522-99 (МЭК б 1326-1-97) Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний. (Стандарт в целом)
- ТУ 311-00225590.022-94 Манометры цифровые ДМ 5001. Технические условия
