Поверка микрометра торговой марки «INSIZE» в Санкт-Петербурге
Назначение: для измерений наружных линейных размеров деталей контактным методом.
Микрометры могу применяться в машиностроении и других отраслях промышленности.
Поверка микрометра торговой марки «INSIZE»
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное.

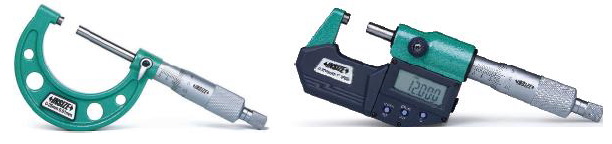

Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном или с жидкокристаллическим экраном, стопора, трещотки.
Типы микрометров:
- Микрометры для измерения наружных размеров модификаций 3101, 3108, 3109, 3202, 3203, 3205, 3206, 3208, 3209, 3210, 3236, 3239, 3292, 3506, 3539, 3631, 3632
- Микрометры листовые с циферблатом для измерения толщины стенок труб модификации 3263.
- Микрометры трубные для измерения толщины стенок труб модификаций 3260, 3261, 3560,3561.
- Микрометры зубомерные для измерения длины общей нормали зубчатых колёс модификаций 3280, 3282, 3294, 3580, 3594.
- Микрометры для измерения толщины проволоки модификации 3285.
Микрометры с ножевидными измерительными поверхностями модификаций 3232, 3532 (рисунок 6), точечными измерительными поверхностями 3230, 3530 (рисунок 7), ступенчатыми измерительными поверхностями модификаций 3233, 3533 (рисунок 8), ножевидными и точечными измерительными поверхностями для измерений канавок и шпоночных пазов, высоты обжима проводов модификаций 3266, 3566 (рисунок 9), точечными и плоскими измерительными поверхностями модификаций 3288, 3588 (рисунок 10), с взаимозаменяемыми — плоской и цилиндрической измерительными поверхностями модификаций 3262, 3562 (рисунок 11)
Принцип действия микрометров — механический. Перемещение производится с помощью трещотки, для обеспечения необходимого измерительного усилия. У микрометров со значением отсчёта 0,01 мм — отсчет показаний производится методом непосредственной оценки совпадения делений шкалы на стебле с делениями на барабане. Со значением отсчёта по нониусу 0,001 мм — отсчёте показаний производится методом непосредственной оценки совпадения делений шкалы на стебле с делениями на барабане с нониусом.
Микрометры листовые. Отсчет размеров микрометрами листовыми производится методом непосредственной оценки делений шкалы на стебле и делений шкалы циферблата.
Микрометры цифровые имеют отсчёт показаний, как по электронному цифровому устройству, так и по шкалам стебля и барабана. У модификации 3631 только по электронному цифровому устройству. Электронное цифровое устройство расположено на скобе, представляет собой жидкокристаллический экран, на котором находятся кнопки включения/выключения
(ON/OFF), установки нуля и выбора режима единиц измерений мм/дюйм (mm/inch). Питание микрометра осуществляется от встроенного источника питания. Микрометры с диапазоном измерения свыше 25 мм укомплектованы установочной мерой.
Поверка осуществляется в соответствии с документом МП 62376-15 «Микрометры торговой марки INSIZE. Методика поверки», разработанным и утвержденным ГЦИ СИ ФБУ «Ивановский ЦСМ» 23.02.2015 г.
При поверке используются следующие основные средства поверки (таблица 7).
| №
п/п |
Наименование средства измерений | Метрологические характеристики | |
| Диапазон измерений | Погрешность, класс точности | ||
| 1 | 2 | 3 | 4 |
| 1 | Меры длины концевые плоскопараллельные | от 5,12 до 100 мм | 4 разряд по ГОСТ Р 8.763-2011 |
| 2 | Меры длины концевые плоскопараллельные | от 0,991 до 1,009 мм | 3 разряд по ГОСТ Р 8.763-2011 |
| 3 | Линейка лекальная типа ЛД | 80 мм | КТ 1 по ГОСТ 8026-92 |
| 4 | Пластина плоская стеклянная
нижняя ПИ 60 |
диаметр 60 мм | КТ 2 по ГОСТ 1875-88 |
| 5 | Пластины плоскопараллельные типа ПМ 15 | Диаметр 30 ± 1 мм Высота 15 мм | Отклонение: действительного размера от номинального не должно превышать ±10 мкм от взаимной параллельности ±0,6 мкм неплоскостность ±0,1 мкм |
| 6 | Пластины плоскопараллельные типа ПМ 40 | Диаметр 30 ± 1 мм Высота 40 мм | Отклонение: действительного размера от номинального не должно превышать ±10 мкм от взаимной параллельности ±0,8 мкм неплоскостность ±0,1 мкм |
| 7 | Пластины плоскопараллельные типа ПМ 65 | Диаметр 40 ± 1 мм Высота 65 мм | Отклонение: действительного размера от номинального не должно превышать ±10 мкм от взаимной параллельности±0,8 мкм неплоскостность±0,1 мкм |
| 8 | Пластины плоскопараллельные типа ПМ 90 | Диаметр 40 ± 1 мм Высота 90 мм | Отклонение: действительного размера от номинального не должно превышать ±10 мкм от взаимной параллельности ±1,0 мкм неплоскостность±0,1 мкм |
| 9 | Головка 1ИГ | ±50 мкм | ПГ
До ± 30 дел. ± 0,4 мкм Св. ± 30 дел. ± 0,7 мкм |
| 10 | Динамометр для определения измерительного усилия микрометра | От 0 до 10 Н | ПГ ±2 % |
| 11 | Оптиметр горизонтальный | От 0 до 500 мм | ПГ ±(0,2-0,3) мм |
| 12 | Машина оптико-механическая типа ИЗМ | От 0 до 2000 мм | ПГ ±(0,001+L/100000) мкм ПГ ±(0,0003+ L/100000) мкм где L в мм |
Сведения о методах измерений
- Метод измерений изложен в разделах 6-7 паспорта микрометров торговой марки Insaize.
Нормативные и технические документы, устанавливающие требования к микрометрам торговой марки INSIZE
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
- Техническая документация фирмы Insize Co., Ltd., КНР.
