Поверка модулей давления эталонных Метран-518 в Санкт-Петербурге
Назначение: для точного измерения и непрерывного преобразования абсолютного и избыточного давления жидкостей и газов, а также разрежения газов в цифровой выходной сигнал.

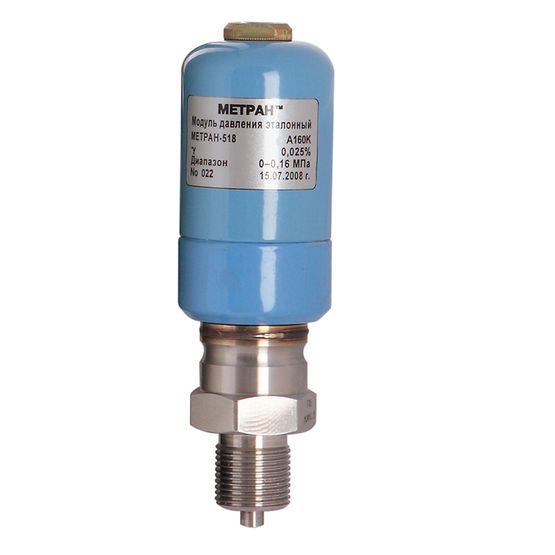

Поверка модулей давления эталонных Метран-518
Принцип действия модуля давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления. В качестве преобразователя давления в модулях Б0,63К, Б6,3К и Б63К используется емкостная измерительная ячейка, в остальных модулях — тензопреобразователь. Воздействие измеряемого давления на тензопреобразователь вызывает изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы, а воздействие измеряемого давления на емкостную ячейку вызывает появление разности емкостей между измерительной мембраной и пластинами конденсатора, расположенным по обеим сторонам от измерительной мембраны. Электрический сигнал, образующийся при разбалансе мостовой схемы или разности емкостей, подается на вход первого канала измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер модуля.
Для устранения влияния температуры на точность измерений, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер модуля по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя, хранятся в энергонезависимой памяти модуля. Модуль имеет встроенный асинхронный последовательный интерфейс, по которому он передает информацию блоку электронному калибратора давления Метран-517 или через адаптер USB персональному компьютеру с установленной программой «Поверка СИД».
Электропитание модуля осуществляется от блока электронного калибратора давления Метран-517 или адаптера USB.
Модули давления имеют два исполнения:
- общепромышленное;
- взрывозащищенное, только при работе с калибратором давления Метран-517 взрывозащищенного исполнения.
Модули давления взрывозащищенного исполнения с маркировкой взрывозащиты 1Ех1а11ВТ4 X имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» по ГОСТ Р 52350.11-2005.
Поверка осуществляется по методике «Модуль давления эталонный Метран-518. Методика поверки 1595.200.00 МИ», утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ», в январе 2012 г.
Основные средства поверки:
- манометры грузопоршневые: МП-2,5, МП-60, МП-600, МП-2500, КТ 0,01, 0,02;
- калибраторы давления пневматические: Воздух-504 Воздух-I, КТ 0,01, 0,015, 0,02; Метран-505 Воздух-I; КТ 0,015, 0,02;
- манометр абсолютного давления МПА-15, с пределом допускаемой основной погрешности ± 6,65 Па в диапазоне от 0 до 20 кПа; ± 13,3 Па в диапазоне от 20 до 133 кПа; ± 0,01 % в диапазоне от 133 до 400 кПа;
- задатчик разрежения Метран-503 Воздух, КТ 0,02;
- барометр образцовый переносной БОП-1М-3 с ВПИ 280 кПа, с пределом допускаемой погрешности измерения абсолютного давления не более ± 10 Па в диапазоне от 0,5 до 110 кПа и ± 0,01 % от измеряемого значения в диапазоне от 110 до 280 кПа;
- контроллеры давления PPC3 с модулями Q-RPT: 015Кр, 0100Кр, А160Кр, А350Кр, 0200Кр, A1,4Mр, A7Mр, с пределом допускаемой основной погрешности ± 0,01 %;
- калибратор давления Метран-517 ТУ 4212-002-51453097-2008 или адаптер USB с программным обеспечением «Поверка СИД», установленным на персональный компьютер.
Сведения о методах измерений
- Методика измерений представлена в руководстве по эксплуатации «Модуль давления эталонный Метран-518 Руководство по эксплуатации 1595.200.00 РЭ».
Нормативные и технические документы, устанавливающие требования к модулям давления эталонным Метран-518
- ГОСТ 8.017-79 Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
- ГОСТ 8.187-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4* 101 Па.
- ГОСТ 8.223-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7* 10 до 4000* 10 Па.
