Поверка мультиметра цифрового TY500, TY700 в Санкт-Петербурге
Назначение: для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты напряжения переменного тока, температуры с помощью термопар при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
Поверка мультиметра цифрового TY500, TY700
Принцип действия мультиметров основан на преобразовании входного аналогового сигнала в цифровой с помощью быстродействующего аналого-цифрового преобразователя. Измерение сигналов от термопары типа К, последующем математическом преобразовании и отображении результатов измерений в единицах температуры, согласно ГОСТ Р 8.585-2001.

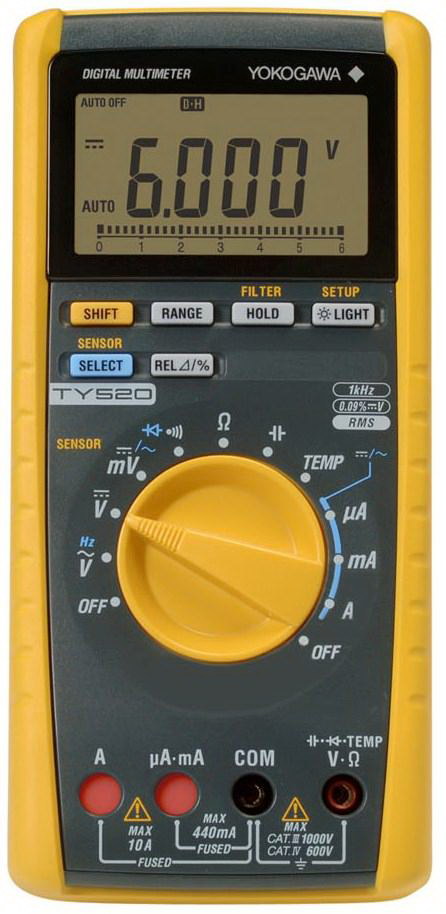

Конструктивно мультиметры выполнены в пластмассовом корпусе, имеют 5-разрядный жидкокристаллический дисплей с возможностью подсветки, переключатель режимов работы и входные разъемы с функцией механической защиты токовых разъемов от использования не по назначению. Так же дисплей дополнительно отображает измеряемую величину в виде линейной гистограммы, которая индицируется под цифровым значением измеряемой физической величины. В мультиметрах установлены съемные предохранители номиналом 440 мА и 10 А. Питание мультиметра осуществляется от 4-х стандартных батареек типа «АА» (R6).
Модели мультиметров идентичны по управлению и отличаются друг от друга функциональными возможностями.
Мультиметры обладают функциями (в зависимости от серии и модели) автоматического и ручного выбора поддиапазона измерений, прозвона цепи, тестирования диода, удержания показаний, связи с компьютером с помощью интерфейса-USB (дополнительная опция) или вывода информации на печатающее устройство по интерфейсу RS-232 (дополнительная опция). Помимо вышеперечисленных функций модель ТY530 позволяет регистрировать минимальные, усредненные и максимальные значения измерений с возможностью сохранения их во внутреннюю память, модель ТY720 имеет расширенный частотный диапазон измерений переменных напряжений и токов, функцию измерения электрического сопротивления постоянному току (малой мощности).
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в базовом программном обеспечении (БПО). БПО устанавливается в энергонезависимую память мультиметров на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Идентификационные данные ПО мультиметров
| Идентификационные данные (признаки) | Значение | |
| серия TY500 | серия TY700 | |
| Идентификационное наименование ПО | 99-1061B(Y) | 99-1062C |
| Номер версии (идентификационный номер ПО) | 1.01 и выше | 1.03 и выше |
| Цифровой идентификатор ПО | — | — |
Защита мультиметров от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Защита ПО мультиметров от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Поверка осуществляется в соответствии с документом МП 61830-15 «Мультиметры цифровые серий ТY500, TY700. Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2015 г. Основные средства поверки:
- калибратор универсальный Н4-7 (Госреестр № 22125-01);
- генератор сигналов низкочастотный прецизионный ГЗ-110 (Госреестр № 5460-76);
- калибратор универсальный Fluke 5520А (Госреестр №23346-02);
- мера электрического сопротивления постоянного тока многозначная Р3026/1 (Госреестр №8478-91);
- магазин емкости Р5025 (Госреестр №5395-76);
- магазин сопротивления Р40102 (Госреестр №10547-86).
Сведения о методах измерений
- Методы измерений изложены в руководствах по эксплуатации на мультиметры.
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым серий ТУ500, TY700
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
- Техническая документация фирмы-изготовителя.
