Поверка приборов сравнения КНТ-05 в Санкт-Петербурге
Назначение: для определения по ГОСТ 8.217-2003 погрешностей трансформаторов тока (далее — ТТ) промышленной частоты 50 Гц, класса точности 0,01 и менее точных с вторичными номинальными токами 1 и 5 А и трансформаторов напряжения (далее — ТН) по ГОСТ 8.216-88 промышленной частоты 50 Гц, класса точности 0,01и менее точных с вторичными номинальными напряжениями 100/3…220 В, а также для определения параметров нагрузки вторичных цепей ТТ и ТН и погрешностей шунтов постоянного и переменного тока класса точности 0,02 и менее точных. Область применения — поверка и калибровка ТТ и ТН, магазинов сопротивлений и проводимостей, используемых в качестве вторичных нагрузок ТТ и ТН, шунтов переменного и постоянного тока.
29.07.2013 продлен срок свидетельства
Поверка приборов сравнения КНТ-05
Принцип действия прибора основан на дифференциальном методе измерения отклонения действительных коэффициентов трансформации поверяемых трансформаторов от номинальных коэффициентов путем сравнением вторичных токов или напряжений эталонного и поверяемого трансформаторов.
Прибор выпускается в двух модификациях КНТ-05 и КНТ-05А. КНТ-05 работает с напряжениями в диапазоне от 5 до 250 В, а КНТ-05А — в диапазоне от 5 до 1000 мВ.

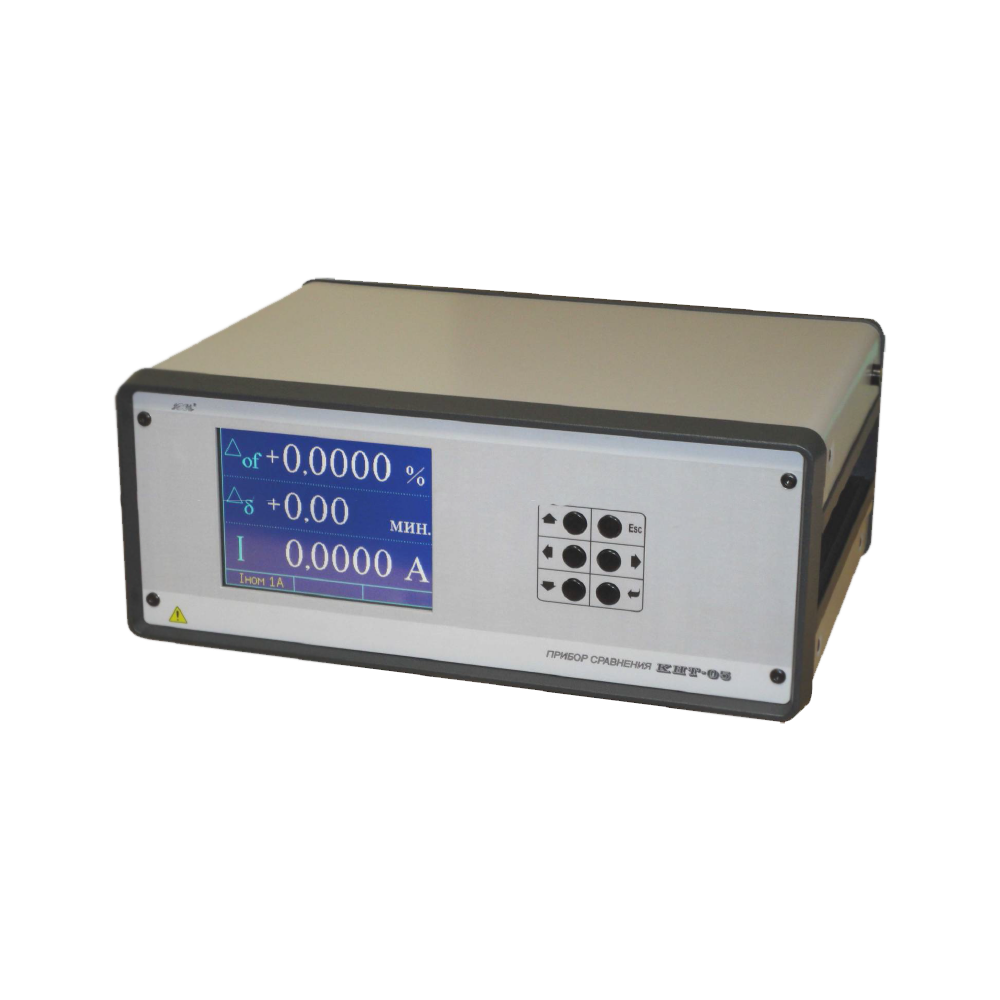

Прибор собран в прямоугольном металлическом корпусе настольного типа. На передней панели прибора размещены устройство индикации и клавиши управления. На задней панели прибора размещены клеммы для подключения поверяемого и эталонного трансформаторов, нагрузочного устройства, а также разъем для подключения питающей сети.
Электронная схема прибора включает в себя:
- измерительные трансформаторы тока и напряжения;
- 3-х и 4-х каскадные усилители напряжения;
- 14-разрядный аналогово-цифровой преобразователь последовательного приближения;
- схема фазовой автоподстройки частоты;
- микроконтроллер с дисплеем и клавиатурой.
Значения составляющих погрешностей поверяемых трансформаторов и шунтов, параметров вторичной нагрузки отображаются в цифровом виде на ЖК дисплее.
Поверка прибора производится в соответствии с документом «ГСИ. Прибор сравнения КНТ-05. Методика поверки» МП 78 -262-2007, утвержденной ФГУП «УНИИМ» в марте 2008 г.
Основные средства поверки:
- Мультиметр НР34401 А, диапазон измерения переменного тока (0-3) А, основная относительная погрешность ±0,05°/о, диапазон измерения переменного напряжения (0-300) В, основная относительная погрешность ±0,05°/о.
- Магазин сопротивлений РЗЗ, диапазон 0,1-99999,9 Ом, класс точности 0,2.
- Катушки сопротивлений Р321, номинальные сопротивления 0,1 Ом, 1 Ом и 10 Ом, класс точности 0,01.
- Магазин емкости Р5025, диапазон 0-100 µF, класс точности 0,5.
- Трансформатор тока измерительный лабораторный ТТИ-5000.5, класс точности 0,05. Межповерочный интервал — один год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ТУ 4225-007-12298401-07 Прибор сравнения КНТ-05.
