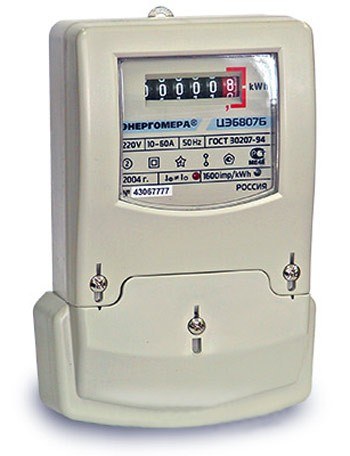

Поверка счетчиков электрической энергии ЦЭ 6807 в Санкт-Петербурге
Назначение: для измерения активной энергии в однофазных двухпроводных цепях переменного тока.В 2002 г. изменено Описание типа (НТК 02 от 12.02.02 п.150).
Модификации: исп. ЦЭ 6807 (12 исп.), ЦЭ 6807У (6 исп.), ЦЭ 6807К (3 исп.), ЦЭ 6807В (20 исп.), ЦЭ 6807Б.
Заменен в 2003 г. на 13119-03
Поверка счетчиков электрической энергии ЦЭ 6807
Принцип действия счетчиков основан на перемножении входного сигнала тока и напряжения по методу широтно-импульсной модуляции с последующим преобразованием аналогового сигнала, пропорционального входной мощности, в частоту следования импульсов. Суммирование этих импульсов счетным механизмом дает количество активной энергии.
Методика по поверке счетчиков электрической энергии ЦЭ6807В, ЦЭ6807ВК, ЦЭ6807Б, ЦЭ6807БК — ИНЕС.411152.030 ИЗ, для остальных счетчиков — ИНЕС.411151.004 ИЗ.
Перечень основного оборудования, необходимого для поверки:
- установка для поверки счетчиков электрической энергии ЦУ6800И (ЦУ6800);
- универсальная пробойная установка УПУ-10;
- секундомер СО спр-26.
Периодичность поверки 16 лет.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 3 0207-94 — Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2).
- ТУ 25-7565.003-91 — Счетчики электрической энергии ЦЭ6807. Технические условия.
- ТУ 4228-012-04697185-97 — Счетчики электрической энергии ЦЭ6807В. Технические условия.
- ТУ 4228-029-46146329-2000 — Счетчики электрической энергии ЦЭ6807Б. Технические условия.
