Поверка счетчиков жидкости лопастных MKA Master в Санкт-Петербурге
Назначение: для измерения объёма различных нефтепродуктов, протекающих по трубопроводу.
Поверка счетчиков жидкости лопастных MKA Master
Принцип работы счётчиков жидкости лопастных MKA Master основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счётчик.

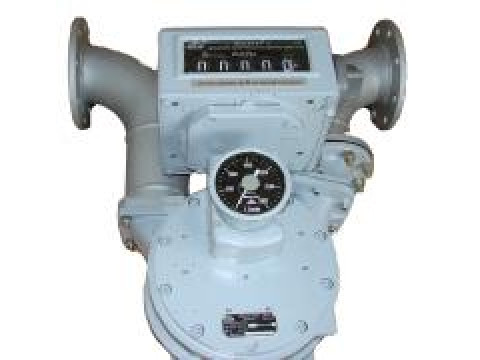

Конструктивно счётчики жидкости лопастные MKA Master состоят из первичного преобразователя расхода и механического сумматора или электронного блока.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор или электронный блок. Значения объёма жидкости, прошедшей через счётчик, в механическом сумматоре индицируется на роликовом счётном устройстве, или на жидкокристаллическом дисплее электронного блока.
Счётчики жидкости лопастные MKA Master изготавливаются в трех модификациях с разным циклическим объёмом: MKA 800 Master, MKA 2290 Master, MKA 3350 Master.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируется крышки механического сумматора или электронного блока и измерительной камеры.
| Таблица 1 — Идентификационные данные п | рограммного обеспечения | |||
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер)
программного обеспечения |
Цифровой
идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм
вычисления цифрового идентификатор а программного обеспечения |
| ELZ | ELZ.HEX | 4.Х-ХХ | 0х6В72 | CRC16 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «В» по МИ 3286-2010.
Поверка осуществляется по документу ГОСТ 8.451-81 «Счётчики жидкости камерные. Методы и средства поверки».
При поверке применяются следующие средства измерений:
- установка поверочная для поверки методом измерения объёма (для жидкостей с вязкостью до 36 сСт), пределы допускаемой относительной погрешности не более ±0,05 %; мерники металлические номинальным объёмом не менее 2 м3, относительная погрешность измерений объема не более ±0,05 %.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к счетчикам жидкости лопастным MKA Master
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
- Техническая документация фирмы «Alfons Haar», Германия.
