Назначение: для обнаружения утечек метана (СН4), пропана (С3Н8) или водорода (Н2) и выдачи световой и звуковой сигнализации при превышении установленных пороговых значений объемной доли указанных газов.
Поверка течеискателя-сигнализатора ФП12

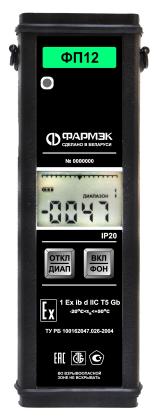

Течеискатели-сигнализаторы ФП 12 представляют собой переносной прибор со световой и звуковой сигнализацией с жидкокристаллическим индикатором, с фиксированным порогом срабатывания сигнализации, с режимом работы эпизодического действия.
Питание течеискателей-сигнализаторов ФП 12 осуществляется от аккумуляторных батарей типа 4/5 АМ-МН 2100 MAH.
Метод измерения основан на зависимости сопротивления полупроводникового датчика от объемной доли измеряемого компонента в анализируемом газе.
Градуировка производится по метану (СН4) либо пропану (С3Н8), либо водороду (Н2).
Течеискатели-сигнализаторы ФП 12 являются взрывозащищенными и им присвоена маркировка взрывозащиты 1 Ex ib d IIC T5 Gb по ГОСТ 31610.0, ГОСТ IEC 60079-1, ГОСТ 31610. На лицевой панели имеется предупредительная надпись: «Во взрывоопасной зоне не вскрывать».
Программное обеспечение
Течеискатели-сигнализаторы ФП 12 имеют встроенное и внешнее программное обеспечение (далее ПО). Основные функции встроенного ПО течеискателя-сигнализатора следующие:
- определение изменения концентрации измеряемого газа;
- определение превышения установленного порога измеряемого газа;
- отображение состояния течеискателя-сигнализатора на его экране;
- определение ошибок и аварийных ситуаций течеискателя-сигнализатора;
- оповещение оператора об изменении концентрации, превышении установленного порога, ошибках, аварийных ситуациях и разряде аккумуляторной батареи посредством световой и звуковой сигнализации;
- контроль уровня и процесса заряда аккумуляторной батареи;
- управление калибровкой течеискателя-сигнализатора;
- связь с внешним устройством по ИК-порту.
Внешнее ПО предназначено для персонального компьютера под управлением ОС Windows. Основные функции внешнего ПО — диагностика и настройка течеискателя-сигнализатора ФП 12.
Идентификационные данные ПО течеискателя-сигнализатора ФП 12
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | FP12.hex |
| Номер версии (идентификационный номер) ПО | U 1.2 |
| Цифровой идентификатор ПО | OxFF69 |
| Алгоритм и вычисление цифрового идентификатора | CRC-16 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений встроенного ПО течеискателя-сигнализатора ФП 12 в соответствии с Р 50.2.077-14 -«высокий». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФП 12 и измеренных данных.
Первичная поверка осуществляется по документу МРБ МП.1432-2004 «Течеискатели-сигнализаторы ФП12. Методика поверки» с изменением № 2, утвержденному РУП БелГИМ в марте 2015 г. Основные средства поверки;
- ГСО-ПГС 10541-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик прибора с требуемой точностью.
Знак поверки наносится на лицевую панель прибора в виде клейма-наклейки.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»
- ТУ РБ 100162047.026-2004 «Течеискатели-сигнализаторы ФП 12.»
- ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования») ГОСТ 14254-2015 «Степень защиты, обеспечиваемое оболочками»
- ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
