Поверка трансформатора тока ТОЛ-СЭЩ-10 в Санкт-Петербурге

Назначение: для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока на класс напряжений 10 кВ.

Трансформаторы устанавливаются в комплектные распределительные устройства внутренней и наружной установки электрических подстанций, а так же в сборные камеры одностороннего обслуживания.

Поверка трансформатора тока ТОЛ-СЭЩ-10

Принцип действия трансформаторов тока основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно него сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

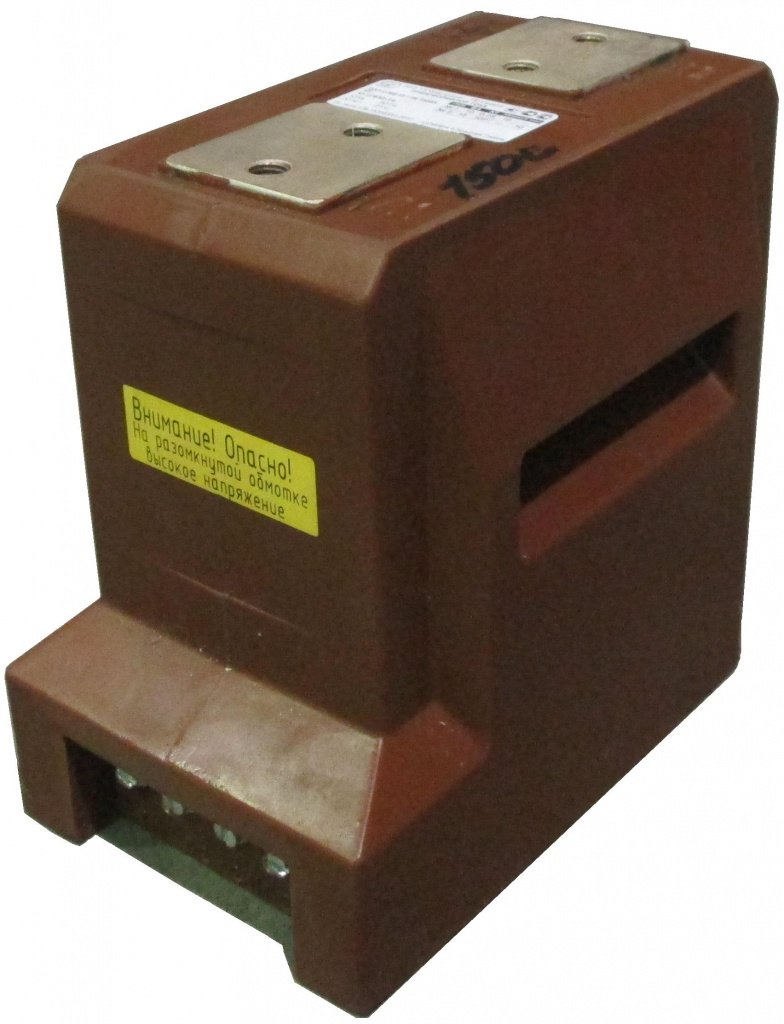

Трансформаторы тока ТОЛ-СЭЩ-10 выполнены в виде опорной конструкции. Корпус трансформатора выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

Первичная обмотка трансформатора — многовитковая или одновитковая, выводы расположены на верхней поверхности трансформатора, подключение токоведущих шин осуществляется к контактным выводам с помощью болтов М12. Трансформатор имеет четыре вторичных обмотки, каждая из которых расположена на своем магнитопроводе. Выводы вторичных обмоток имеют 3 варианта исполнения и расположены в нижней части трансформатора.

Рабочее положение трансформаторов в пространстве — любое и имеет два варианта крепления. На стенке корпуса трансформаторы имеют табличку технических данных.

Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случаи отсутствия нагрузки, замыкающей вторичную цепь, замкнута медным проводником 2,5 мм .

Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.

Номинальное напряжение, кВ Наибольшее рабочее напряжение, кВ Номинальная частота напряжения сети, Гц Номинальный первичный ток, А Номинальный вторичный ток, А

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более Номинальная предельная кратность вторичных обмоток для защиты, не менее Ток односекундной термической стойкости, кА Ток электродинамической стойкости, кА Габаритные размеры не более, мм, (длинахширинахвысота)
