Поверка устройства сбора и передачи данных ЭКОМ-3000 в Санкт-Петербурге
Назначение: для коммерческого и технического учета регламентируемых показателей режимов потребления энергии и энергоносителей. Для автоматизации учета электрической и тепловой энергии и энергоносителей, системах автоматического и автоматизированного управления энергетическим и другим оборудованием на промышленных и приравненных к ним предприятиях.
Взамен № 17049-98
Поверка устройства сбора и передачи данных ЭКОМ-3000

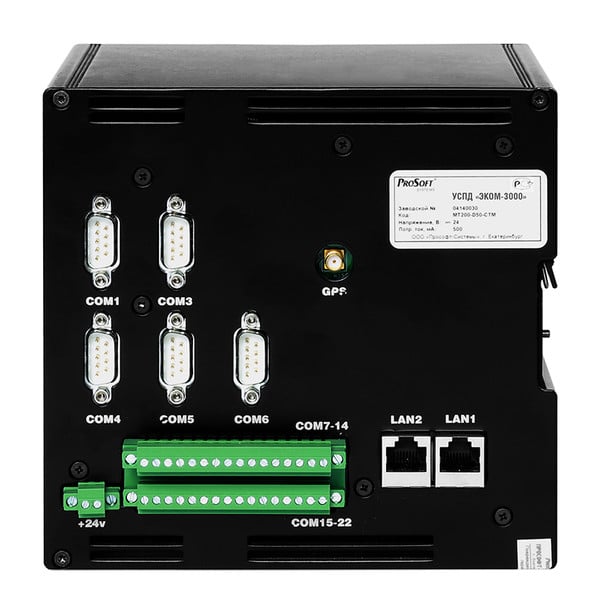

УСПД — конфигурируемы й, проектно-компонуемый, модульный, IВМ РС совместимый промышленный контроллер, в котором модули ввода аналоговых сигналов, ввода дискретных и число-импульсных сигналов, дискретных и аналоговых выходов, коммуникационные модули содержатся в любых технически целесообразных комбинациях. УСПД осуществляет в реальном времени сбор, обработку, архивирование, отображение и передачу измерительной информации на диспетчерский компьютер, формирование и выдачу управляющих сигналов.
Корпус УСПД состоит из основного и кроссового отсеков. Системный блок размещается в основном отсеке, кроссовый блок размещается в кроссовом отсеке. Корпус ЧСПД выполнен в пылебры згозащищенном исполнении. Степень защиты — IP65/IP54. Конструкция корпуса обеспечивает возможность раздельного доступа и пломбирования основного и кроссового отсеков. УСПД предназначен для стационарного размещения путем настенного крепления как на щитах, так и в специально оборудованных шкафах.
Поверку УСПД проводят в соответствии с документом: «ГСИ. Программно-технический измерительный комплекс ЭКОМ. Методика поверки. МП 2б-2б2-99», утвержденным УНИИМ (декабрь 1999г.). Поверку каналов аналогового вывода проводят в соответствии с: МИ 1991-$9 «ГСИ. Калибраторы и преобразователи измерительные цифрового кода в постоянное электрическое напряжение и ток. Методика поверки».
Основные средства поверки:
- калибратор программируемый П320 (0-1000 В, 0-100 мА, погрешность 0,005%);
- магазин сопротивлений Р4831; (0-1000 Ом, погрешность 0,05о/о)
- генератор импульсов Г5-б0 (0,1 мкс — 10 с, а=±10-6Т);
- частотомер Ч3-47 (0,1 Гц — 500 МГц, b < 10-8, д—+1 ед. сч.); вольтметр универсальный цифровой В7-23 (100 мкВ — 1000 В, кл.т. 0,02/0,02);
- радиоприемник любого типа, принимающий сигналы точного времени;
- IBM РС совместимый компьютер, ОС Windows. Межповерочный интервал — четыре года
Нормативные и технические документы
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия.»
- ТУ-4213-001-55181848-2003 «Устройство сбора и передачи данных «ЭКОМ-3000″. Технические условия».
