Поверка виброанализатора КВАРЦ-2 в Санкт-Петербурге

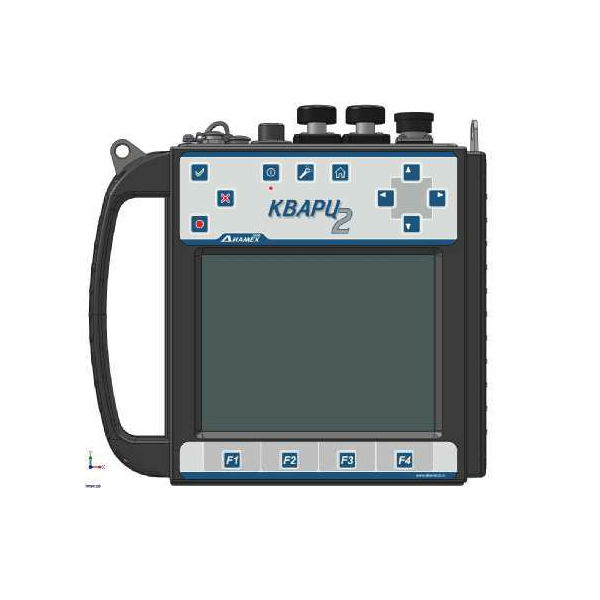

Новый анализатор вибрации КВАРЦ-2 продолжает традиции профессиональных приборов вибродиагностики компании ДИАМЕХ. Поверка виброанализатора КВАРЦ-2 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Новая элементная база, классический набор функций анализа вибрации, два синхронных измерительных канала, большой цветной дисплей высокого разрешения, бесконтактное измерение температуры, компактные размеры, малый вес, емкая батарея, все это призвано создать комфортные условия работы и поднять планку требований к современной портативной виброизмерительной аппаратуре.
Пользователи приборов предыдущего поколения КВАРЦ и ТОПАЗ несомненно оценят улучшенный интерфейс прибора, на порядок возросшее разрешение спектрального анализа, большой объем памяти, возможность загрузки в прибор изображений агрегатов для удобства измерений по маршруту.
КВАРЦ-2 ориентирован как на профессионалов в области измерений вибрации, так и будет понятен специалистам делающим первые шаги в вибродиагностике.
Поверка виброанализатора КВАРЦ-2
- Номер в Госреестре средств измерений: 63766-16
- Маркировка взрывозащиты: 2ExicIIBT4GeX
- Межповерочный интервал: 2 года.
Балансировка КВАРЦ-2
- Балансировочная программа прибора позволяет использовать до 4-х плоскостей коррекции и до 12-ти точек измерения
- Любые единицы измерения: мкм, мм/с, м/с2
- Балансировка высокоскоростных агрегатов. Возможность проводить измерения на частотах вращения до 180 000 об/мин. NEW
- Синхронные измерения по 2-м каналам одновременно для экономии времени
- Матричный расчет коэффициентов влияния для использования произвольных систем грузов
- Оптимизация числа плоскостей коррекции в процессе балансировки
- Построение векторных диаграмм для удобства визуализации балансировки
- Проверка матрицы коэффициентов влияния на устойчивость для предотвращения ошибочных пусков.
Сбор данных по маршруту (Коллектор данных) КВАРЦ-2
- Загрузка фотографий агрегатов в прибор. Отображение измерительных точек и схем агрегата на экране прибора для удобства и исключения ошибок в выборе точек замеров NEW
- Цветовая сигнализация уровней вибрации на схеме агрегата для оперативного контроля результатов измерений NEW
- Проверка результатов измерений на достоверность для исключения ошибок при проведении замеров NEW
- Возможность измерения по маршруту по 2-м каналам одновременно для ускорения процесса сбора данных NEW.
Поверка виброанализатора КВАРЦ-2 и преиумщества прибора
- Высокое разрешение спектрального анализа NEW
- Синхронный 2-канальный анализ вибрации NEW
- Увеличенный набор полос 1/3-октавного фильтра для анализа сотояния подшипников низкооборотных машин NEW
- Аудиокомментарии к замерам позволяют быстро сохранить важную информацию NEW
- Цветовая сигнализация уровней вибрации
- Встроенный пирометр с лазерным целеуказателем для оперативного контроля температуры NEW
- Возможность создания новых агрегатов в приборе с последующим экспортом в базу данных на ПК NEW
- Хранение в памяти прибора настроек часто используемых замеров позволяет быстро выбрать замер под конкретную задачу NEW
Поверка осуществляется в соответствии с Руководством по эксплуатации QRT.02.000 РЭ «Прибор виброизмерительный «КВАРЦ-2», Приложение А. «Методика поверки», утвержденным ФГУП «ВНИИМС» 26.11.2015 г.
Основные средства поверки:
- поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012; генератор сигналов сложной формы AFG3021 (Госреестр СИ № 32620-06) (диапазон частот генерируемых синусоидальных сигналов от 1 мГц до 25 МГц;
- пределы допускаемой относительной погрешности установки частоты ±0,001 %);
- стенд калибровочный переносной для токовихревых датчиков КСВД-1 (Госреестр СИ № 24123-02) (максимальный диапазон воспроизводимых размахов виброперемещения от 0 до 250 мкм;
- диапазон скоростей вращения от 500 до 5000 об/мин;
- пределы допускаемой абсолютной измерения зазора в динамическом режиме ±15 мкм, в статическом режиме ±10 мкм, измерения частоты вращения
±15 об/мин).
