Поверка вольтамперфазометра Радио-Сервис РС-30 в Санкт-Петербурге

Назначение: для измерения:

• напряжения переменного и постоянного тока;
• силы переменного тока;
• частоты переменного тока;
• угла сдвига фаз;
• активной, реактивной и полной мощностей.

Приборы также определяют последовательность чередования фаз в трехфазных электрических сетях, осуществляют показания коэффициента мощности, уровней высших гармоник и уровней нелинейных искажений (THD) напряжения и тока для оценки качества электроэнергии.

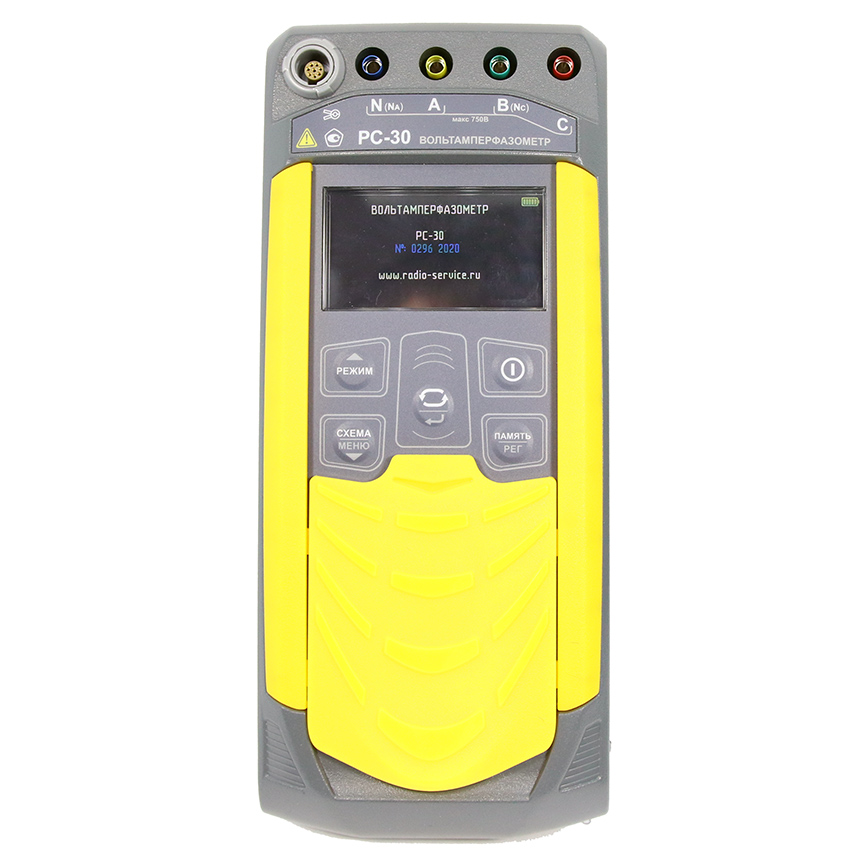

Поверка вольтамперфазометра Радио-Сервис РС-30

Принцип действия приборов основан на одновременном измерении мгновенных значений токов и напряжений исследуемой сети: трёхфазной трёхпроводной, трёхфазной четырёхпроводной, двухфазной (допускается гальваническая развязка двух фаз). Для цифровой обработки сигналов используются алгоритмы обработки во временной области (фильтрация, определение действующих значений и т.д.) и в частотной области (дискретное преобразование Фурье для определения первых двадцати комплексных гармоник сигнала). В ходе цифровой обработки сигналов определяются:

• действующие значения токов и напряжений, путём нахождения среднеквадратичного значения отсчётов сигналов за период. Полная мощность для одной фазы рассчитывается как произведение действующих значений соответствующих токов и напряжений;
• частота сети;
• фазовые углы между напряжениями, токами, напряжениями и токами;
• значения активной мощности для фазы, как действительной части суммы произведений соответствующих гармоник напряжения и комплексно сопряжённых гармоник тока. Реактивная мощность для фазы определяется как векторная разность полной и активной мощности для фазы. Активная и реактивная мощности сети определяются, как соответствующие суммы активных и реактивных мощностей фаз. Полная мощность сети определяется как векторная сумма активной и реактивной мощности сети. На основании полученных данных вычисляются:
• коэффициенты мощности для фаз и для сети;
• уровни гармонических искажений токов и напряжений.

Приборы записывают в память результаты последнего измерения и отображают его в режиме «Просмотр памяти». Всего в память могут быть записаны до 10000 результатов измерений, которые могут быть выведены на дисплей или внешнее устройство по беспроводному интерфейсу Bluetooth. Приборы имеют возможность работы в качестве регистратора. Для увеличения работы приборов без подзарядки, имеются настраиваемые функции энергосбережения и автовыключения.

Основные узлы приборов: аналоговые входные цепи, многоканальный аналогоцифровой преобразователь, микропроцессор, блок питания с аккумулятором, цветной дисплей, кнопки управления.

Для измерения токов используются внешние токоизмерительные датчики из комплекта поставки. В приборах реализовано автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов. Подключение токоизмерительных выполнено c помощью быстро разборного Push-Pull соединения.

Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы. Приборы снабжены магнитными держателями, что позволяет, при необходимости, оперативно крепить приборы на стальные поверхности, в том числе, с лакокрасочными покрытиями.
